Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SS316 Υδραυλική ταχεία σύνδεση από ανοξείδωτο χάλυβα, Εργαλεία υψηλής ακρίβειας υδραυλικής ταχείας σύνδεσης, Σκληρότητα Ανθεκτικότητα Σύνδεση ταχείας απελευθέρωσης


Μοντέλο αριθ.:	LSQ-S1-SS	Μέγεθος:	Από 1/4 έως 2 "
Πίεση εργασίας:	Από 2000 psi έως 5000 psi	Μέγεθος σώματος:	1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2
Ονομαστική πίεση:	2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi	Ονομαστική ροή:	3, 6, 12, 28, 50, 88, 220, 240 GPM
Κλίμακα θερμοκρασίας:	-20ºC έως +180ºC	Τυποποιημένο υλικό σφραγίδας:	Βιτρίνα
ISO:	6.3, 10, 12.5, 20, 25, 31.5, 40, 50	Τύπος νήματος:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP
Παραγωγική ικανότητα:	10000 σετ/μήνα	Υλικό:	SS316
Βαλβίδες ποπό:	Διαθέσιμος	Μηχανισμός κλειδώματος μπάλας:	Αξιοπιστία
Ακρίβεια που επεξεργάζεται στη μηχανή:	Ναί

Μοντέλο αριθ.:	LSQ-S1-SS
Μέγεθος:	Από 1/4 έως 2 "
Πίεση εργασίας:	Από 2000 psi έως 5000 psi
Μέγεθος σώματος:	1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2
Ονομαστική πίεση:	2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi
Ονομαστική ροή:	3, 6, 12, 28, 50, 88, 220, 240 GPM
Κλίμακα θερμοκρασίας:	-20ºC έως +180ºC
Τυποποιημένο υλικό σφραγίδας:	Βιτρίνα
ISO:	6.3, 10, 12.5, 20, 25, 31.5, 40, 50
Τύπος νήματος:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP
Παραγωγική ικανότητα:	10000 σετ/μήνα
Υλικό:	SS316
Βαλβίδες ποπό:	Διαθέσιμος
Μηχανισμός κλειδώματος μπάλας:	Αξιοπιστία
Ακρίβεια που επεξεργάζεται στη μηχανή:	Ναί

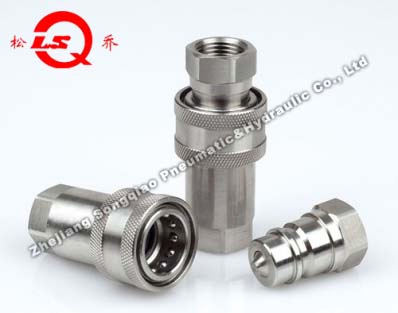

SS316 Υδραυλική ταχεία σύνδεση από ανοξείδωτο χάλυβα με θερμοκρασία -20 oC έως +180 oC

LSQ-S1-SS Κλείσιμο Τύπος Υδραυλική γρήγορη σύζευξη (SS316)

Περιγραφή προϊόντος

LSQ-S1-SS Κλείσιμο Τύπος Υδραυλική γρήγορη σύζευξη (χάλυβα)

Αιτήσεις

Η σειρά LSQ-S1-SS προσφέρει έναν αποδεδειγμένο σχεδιασμό για απαιτητικές υδραυλικές εφαρμογές, όπως εξοπλισμό κατασκευής, εξοπλισμός δασοκομίας, γεωργικά μηχανήματα, εργαλεία πετρελαίου, εξοπλισμός πετρελαίου και μηχανήματα χαλύβδινου μύλου.

Μέγεθος σώματος (μέσα)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Ονομαστική πίεση (PSI)	2000	2000	1500	1500	1000	1000	1000	1000
Ονομαστική ροή (GPM)	3	6	12	28	50	88	220	240

Εύρος θερμοκρασίας (σφραγίδες STD):-20ºC έως +180ºC

Τυπικό υλικό σφράγισης:Βιτρίνα

Χαρακτηριστικά σειράς LSQ-S1-SS

Οι βαλβίδες Poppet αποτρέπουν τη μη συζευγμένη διαρροή
Οι βαλβίδες Poppet ανοίγουν αυτόματα όταν συνδέονται με την ονομαστική πίεση εργασίας για αποτελεσματική ροή
Τα κρίσιμα μέρη σκληρύνονται για ανθεκτικότητα
Ο αξιόπιστος μηχανισμός κλειδώματος μπάλας κρατάει με ασφάλεια τα μισά ζευγαρώματος
Η ακρίβεια υποδοχής και βύσμα που έχει κατασκευαστεί από το στερεό μπαρ
Συμμορφώνεται με το πρότυπο ISO7241-A
Συμβατό με τη σειρά Parker 6600, ταχύτερη σειρά ANV, σειρά Aeroquip 5600 και σειρά Hansen HA 15000

Τεχνικές προδιαγραφές - υποδοχή

ISO	Partno.	LS	¢ D	Έξυλο	ΕΝΑ	Τ
6.3	LSQ-S1-SS-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03SF	56	31.5	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04SF	66	38.5	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06SF	80	48	34	18	G3/4 NPT3/4
25	LSQ-S1-SS-08SF	94	56	41	21	G1 NPT1
31.5	LSQ-S1-SS-10SF	117	69,5	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12SF	133	84	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16SF	165	99	75	26	G2 NPT2

Τεχνικές προδιαγραφές - Plug

ISO	Partno.	LP	ρε	ντο	HEX2	ΕΝΑ	Τ
6.3	LSQ-S1-SS-02PF	35.5	11,8	15	19	13	G1/4 NPT1/4
10	LSQ-S1-SS-03PF	36.5	17.3	21.4	22	14	G3/8 NPT3/8
12.5	LSQ-S1-SS-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	LSQ-S1-SS-06PF	57	29	28	35	18	G3/4 NPT3/4
25	LSQ-S1-SS-08PF	59,5	34.3	36	41	21	G1 NPT1
31.5	LSQ-S1-SS-10PF	75	45	46	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12PF	83.5	55	52	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16PF	105	65	64	75	26	G2 NPT2

Τεχνικές προδιαγραφές - Πλήρης συναρμολόγηση

ISO	Partno.	μεγάλο	¢ D	Έξυλο	HEX2	Τ
6.3	LSQ-S1-SS-02	71	26	19	19	G1/4 NPT1/4
10	LSQ-S1-SS-03	75	31.5	22	22	G3/8 NPT3/8
12.5	LSQ-S1-SS-04	88	38.5	27	27	G1/2 NPT1/2
20	LSQ-S1-SS-06	110	48	34	35	G3/4 NPT3/4
25	LSQ-S1-SS-08	119,5	56	41	41	G1 NPT1
31.5	LSQ-S1-SS-10	150	69,5	50	50	G1-1/4 NPT1-1/4
40	LSQ-S1-SS-12	167.5	84	60	60	G1-1/2 NPT1-1/2
50	LSQ-S1-SS-16	210.5	99	75	75	G2 NPT2
