Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-s1
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
ISO 7241-1 σειρά «Α», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Πρότυπα: |
ISO 7241-1 σειρά «Α», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Lsq-s1, iso7241-υδραυλικές γρήγορες συζεύξεις, γενικός σκοπός, Parker 6600 σειρές
Descripton:

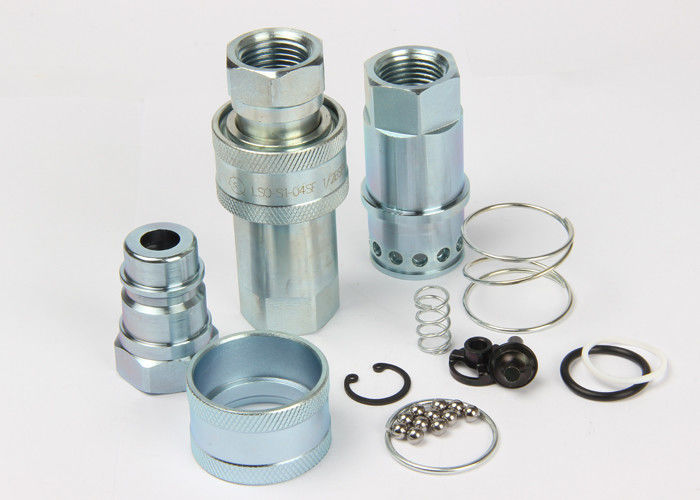

LSQ-S1 ΣΤΕΝΉ ΥΔΡΑΥΛΙΚΉ ΓΡΉΓΟΡΗ ΣΎΖΕΥΞΗ ΤΎΠΩΝ (ΧΆΛΥΒΑΣ)
Εφαρμογές:
• Άροτρα χιονιού
• Συνδέσεις ρυμουλκών φορτηγών
• Κινητές εφαρμογές
• Συνδέσεις
Προδιαγραφές:
| Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Εκτιμημένη πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | |||||||
| Τυποποιημένο υλικό σφραγίδων | NBR | |||||||
Lsq-s1 οι συζεύξεις σειράς χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτή συνδέεται βαλβίδων κουκλιτσών αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Τα κρίσιμα μέρη για τη διάρκεια.
4. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
5. Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
6. Lsq-s1 η σειρά προσαρμόζεται στα πρότυπα του iso7241-α.
7. Συμβατό σύστημα με το PARKER 6600 σειρές, ΓΡΗΓΟΡΟΤΕΡΗ σειρά ANV, AEROQUIP 5600 σειρές και HANSEN εκτάριο 15000 σειρές.
Απόδοση: Ρευστό δοκιμής: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-s1 σειρά lsq-s1 σειράς (1/4», 3/8», 1/2», 3/4», 1») (11/4», 11/2», 2»)
Υποδοχή
| ISO | PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| 6.3 | Lsq-s1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s1-03SF | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | Lsq-s1-04SF | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-s1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-s1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31.5 | Lsq-s1-10SF | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-s1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-s1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Βούλωμα
| ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ |
| 6.3 | Lsq-s1-02PF | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s1-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | Lsq-s1-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | Lsq-s1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | Lsq-s1-08PF | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31.5 | Lsq-s1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-s1-12PF | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-s1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Συναρμολόγηση συζεύξεων
| ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| 6.3 | Lsq-s1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s1-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | Lsq-s1-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | Lsq-s1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | Lsq-s1-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
| 31.5 | Lsq-s1-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | Lsq-s1-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | Lsq-s1-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
