Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-S2
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Material: |
Carbon Steel |
Μέγεθος: |
1/8 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Πρότυπα: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Material: |
Carbon Steel |
Μέγεθος: |
1/8 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Lsq-S2, iso7241-β υδραυλικές γρήγορες συζεύξεις, γενικός σκοπός, Parker 60Series
Descripton:

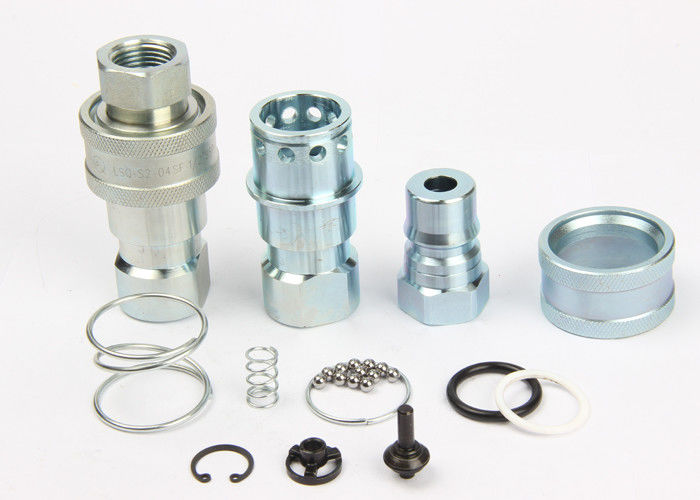

Lsq-S2 κλείστε την υδραυλική γρήγορη σύζευξη τύπων (χάλυβας)
Εφαρμογές:
• Βιομηχανικές υδραυλικές γραμμές
• Τρόφιμα και χημική επεξεργασία
• Γραμμές νερού και ψυκτικού μέσου
• Κινητός εξοπλισμός
• Μπορέστε να χρησιμοποιηθείτε με μερικά αέρια
Προδιαγραφές
| Μέγεθος σώματος (μέσα) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Εκτιμημένη πίεση (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Εκτιμημένη ροή (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Σειρά θερμοκρασίας | -20℃ σε +120℃ | |||||
| Υλικό σφραγίδων | NBR | |||||
Lsq-S2 οι συζεύξεις σειράς χαρακτηρίζουν:
1.Poppet βαλβίδες διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2.Poppet ανοικτή συνδέεται βαλβίδων αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3.Critical τα μέρη για τη διάρκεια.
ο μηχανισμός σφαίρα-κλεισίματος 4.Dependable κρατά τα μισά ζευγαρώματος από κοινού.
5.Socket και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
6.LSQ-S2 η σειρά προσαρμόζεται στα πρότυπα του ISO 7241-β.
7.Compatible με το PARKER 60 σειρές, ΓΡΗΓΟΡΟΤΕΡΕΣ σειρές HNV, σειρές AEROQUIP FD45 και σειρές HANSEN HK.
Απόδοση: Ρευστό δοκιμής: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-S2 σειρά (1/4», 3/8», 1/2», 3/4», 1»)
Υποδοχή
| ISO | PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| 5 | Lsq-s2-01SF | 48 | 24 | 17 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02SF | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Βούλωμα
| ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ |
| 5 | Lsq-s2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1» NPT1» |
Συνδεμένος
| ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| 5 | Lsq-s2-01 | 58.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6.3 | Lsq-s2-02 | 72 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | Lsq-s2-03 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | Lsq-s2-04 | 93.5 | 44.5 | 28.5 | 28.5 | G1/2 NPT1/2 |
| 20 | Lsq-s2-06 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | Lsq-s2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
