Λεπτομέρειες για το προϊόν
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1
Τιμή: 2

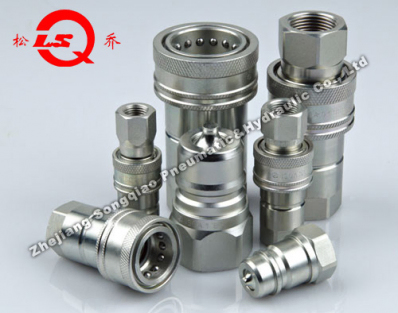

Μοντέλο αριθ.: |
LSQ-ISOA |
Μηχανική σύνδεση: |
Σύστημα κλειδώματος μπάλας |
Πίεση εργασίας: |
2000-5000 psi |
Μέγεθος σώματος: |
1/4, 3/8, 1/2, 3/4, 1 |
Ονομαστική πίεση: |
5000, 4000, 4000, 3000, 3000 psi |
Ονομαστική ροή: |
3, 6, 12, 28, 50 gpm |
Κλίμακα θερμοκρασίας: |
-20ºC έως +120ºC |
Υλικό σφραγίδας: |
ΝΒΡ |
Διάμετρος υποδοχής: |
Φ26, Φ31.5, Φ38.5, Φ48, Φ56 |
Εξάγωνο μέγεθος: |
19, 22, 27, 34, 41 |
Τύπος νήματος: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1 |
Μήκος: |
74.2, 78.5, 88.2, 110.4, 132.9 |
Διάμετρος βουλωμάτων: |
11.8, 17.3, 20.5, 29, 34.3 |
Μέγεθος πλέγματος: |
38.5, 39, 44, 55, 66 |
Παραγωγική ικανότητα: |
10000 σετ/μήνα |
Μοντέλο αριθ.: |
LSQ-ISOA |
Μηχανική σύνδεση: |
Σύστημα κλειδώματος μπάλας |
Πίεση εργασίας: |
2000-5000 psi |
Μέγεθος σώματος: |
1/4, 3/8, 1/2, 3/4, 1 |
Ονομαστική πίεση: |
5000, 4000, 4000, 3000, 3000 psi |
Ονομαστική ροή: |
3, 6, 12, 28, 50 gpm |
Κλίμακα θερμοκρασίας: |
-20ºC έως +120ºC |
Υλικό σφραγίδας: |
ΝΒΡ |
Διάμετρος υποδοχής: |
Φ26, Φ31.5, Φ38.5, Φ48, Φ56 |
Εξάγωνο μέγεθος: |
19, 22, 27, 34, 41 |
Τύπος νήματος: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1 |
Μήκος: |
74.2, 78.5, 88.2, 110.4, 132.9 |
Διάμετρος βουλωμάτων: |
11.8, 17.3, 20.5, 29, 34.3 |
Μέγεθος πλέγματος: |
38.5, 39, 44, 55, 66 |
Παραγωγική ικανότητα: |
10000 σετ/μήνα |
| Body Size (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|
| Rated Pressure (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Rated Flow (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperature Range (std seals) | -20ºC to +120ºC | ||||
| Standard seal material | NBR | ||||
| ISO | PARTNO. | LS | Φ D | HEX1 | A | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02SF | 50 | Φ 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57.1 | Φ 31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04SF | 66 | Φ 38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82.5 | Φ 48 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ 58 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | LP | d | C | HEX2 | A | T |
|---|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
|---|---|---|---|---|---|---|
| 6.3 | LSQ-ISOA-02 | 74.2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78.5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110.4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132.9 | Φ56 | 41 | 41 | G1 NPT1 |
