Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: KZD
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Ορείχαλκος |
Μέγεθος: |
1/8 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Ορείχαλκος |
Μέγεθος: |
1/8 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

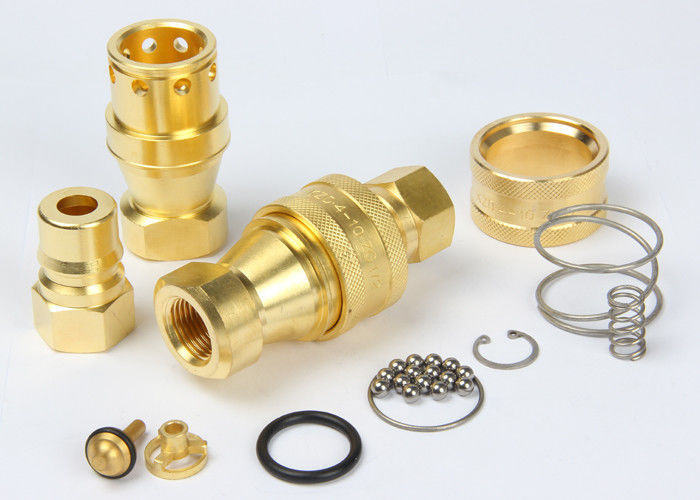

KZD, υδραυλικός γρήγορος iso7241-β συνδέει τις συζεύξεις στο θηλυκό νήμα, ορείχαλκος
Descripton:
Πνευματική και υδραυλική γρήγορη σύζευξη υψηλής επίδοσης μέσος-πίεσης KZD (ορείχαλκος)
Εφαρμογές:
Χημικές ουσίες, νερό, ατμός, και μερικά αέρια.
Προδιαγραφές
| Μέγεθος σώματος (μέσα) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Εκτιμημένη πίεση (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Εκτιμημένη ροή (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||||||||
| Τυποποιημένο υλικό σφραγίδων | NBR | ||||||||
Οι συζεύξεις σειράς KZD χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτός βαλβίδων κουκλιτσών συνδέεται automatially όταν μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
4. Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
5. Η σειρά KZD προσαρμόζεται στο τυποποιημένο iso7241-β.
6. Συμβατό σύστημα με το PARKER 60 σειρές, ΓΡΗΓΟΡΟΤΕΡΕΣ σειρές HNV, σειρές AEROQUIP FD45 και σειρές HANSEN HK.
Απόδοση: Ρευστό δοκιμής: Λάδι-150SUS.
KZD (1/8», 1/4», 3/8», 1/2») KZD (3/4», 1», 11/4», 11/2», 2»)
Υποδοχή
| ISO | PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| 5 | Kzd-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | Kzd-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | Kzd-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | Kzd-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | Kzd-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | Kzd-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | Kzd-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | Kzd-12SF | 124 | 79 | 60 | 27 | Zg1-1/2 |
| 50 | Kzd-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | ||||||
Βούλωμα
| ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ |
| 5 | Kzd-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | Kzd-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | Kzd-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | Kzd-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | Kzd-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | Kzd-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | Kzd-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | Kzd-12PF | 75 | 50 | 49 | 60 | 27 | Zg1-1/2 |
| 50 | Kzd-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | |||||||
Συνδεμένος
| ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| 5 | Kzd-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | Kzd-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | Kzd-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | Kzd-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | Kzd-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | Kzd-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | Kzd-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | Kzd-12 | 150.5 | 79 | 60 | 60 | Zg1-1/2 |
| 50 | Kzd-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | ||||||
