Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπα: | ISO 5675 σειρές, βαλβίδα κουκλιτσών | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/4 " - 1 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Σφαίρες κλειδώματος |
Υψηλό φως: | υδραυλικός γρήγορος συζευκτήρας,η υδραυλική γραμμή συνδέει γρήγορα |

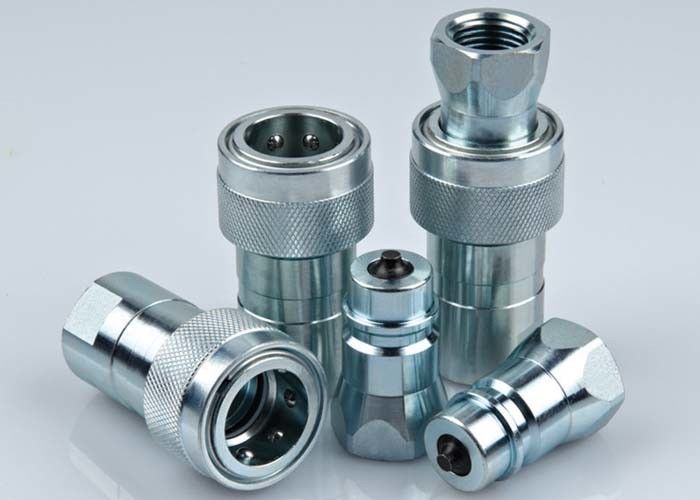

Lsq-PK, ISO5675, υδραυλικές συζεύξεις τύπων βαλβίδων κουκλιτσών στο χάλυβα άνθρακα, χρώμιο τρία
Descripton:
Lsq-PK στενή υδραυλική γρήγορη σύζευξη τύπων (χάλυβας)
Εφαρμογές: Η σειρά lsq-PK φέρνει στη βιομηχανία ένα αποδεδειγμένο σχέδιο για τη χρήση στον εξοπλισμό κατασκευής, τον εξοπλισμό δασονομίας, τα γεωργικά μηχανήματα, τα εργαλεία πετρελαίου, τα μηχανήματα μύλων χάλυβα, και άλλες απαιτητικές υδραυλικές εφαρμογές.
Προδιαγραφές:
Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Εκτιμημένη πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||||
Τυποποιημένο υλικό σφραγίδων | NBR |
Lsq-PK οι συζεύξεις σειράς χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτή συνδέεται βαλβίδων κουκλιτσών αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Τα κρίσιμα μέρη για τη διάρκεια.
4. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
5. Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
6. Lsq-PK η σειρά προσαρμόζεται στα πρότυπα ISO5675.
7. Συμβατό σύστημα με το PARKER 4000 σειρές και ΓΡΗΓΟΡΟΤΕΡΕΣ σειρές NV/NS
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-PK σειρά (1/4», 3/8», 1/2», 3/4», 1»)
Υποδοχή
ISO | PARTNO. | LS | ¢D | HEX1 | Α | Τ |
6.3 | Lsq-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1/4 NPT1/4 |
10 | Lsq-PK-03SF | 60.5 | 34 | 24 | 13 | G3/8 NPT3/8 |
12.5 | Lsq-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
20 | Lsq-PK-06SF | 83 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
20 | LSQ-PK-06SF (Ε) | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
25 | Lsq-PK-08SF | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
Σημείωση: LSQ-PK-06SF ΑΝΤΑΛΛΑΓΉ ΤΟΥ PARKER, (Ε) ΓΡΗΓΟΡΌΤΕΡΑ) ΑΝΤΑΛΛΑΓΉ LSQ-PK-06SF |
Βούλωμα
ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ | |
6.3 | Lsq-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 | |
10 | Lsq-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
12.5 | Lsq-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
20 | Lsq-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 | |
20 | LSQ-PK-06PF (Ε) | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
25 | Lsq-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1» NPT1» | |
Σημείωση: LSQ-PK-06PF ΑΝΤΑΛΛΑΓΉ ΤΟΥ PARKER, (Ε) ΓΡΗΓΟΡΌΤΕΡΑ) ΑΝΤΑΛΛΑΓΉ LSQ-PK-06PF |
Συνδεμένος
ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
6.3 | Lsq-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1/4 NPT1/4 |
10 | Lsq-PK-03 | 80.2 | 34 | 24 | 24 | G3/8 NPT3/8 |
12.5 | Lsq-PK-04 | 92.3 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | Lsq-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3/4 NPT3/4 |
20 | LSQ-PK-06 (Ε) | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
25 | Lsq-PK-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
Σημείωση: Lsq-PK-06 ανταλλαγή του PARKER, (ε) ΓΡΗΓΟΡΟΤΕΡΑ) ανταλλαγή lsq-PK-06 |
