Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: KZD
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Τύπος: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Άλλες χημικές ουσίες |
Μέγεθος: |
1/8 " - 2 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Άλλες χημικές ουσίες |
Μέγεθος: |
1/8 " - 2 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

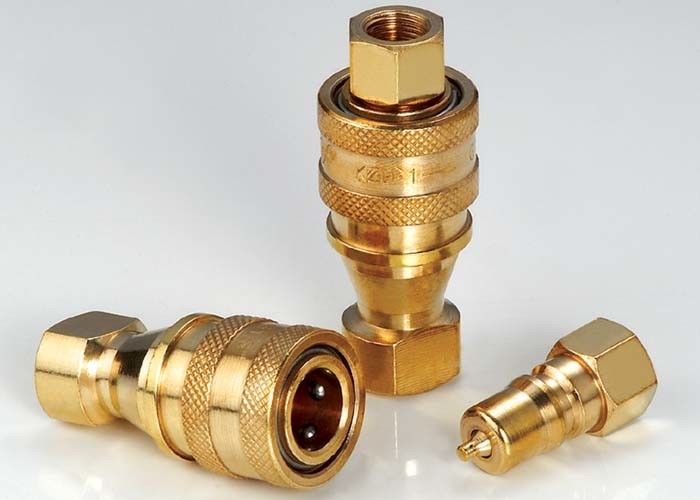

KZD, υδραυλικές συζεύξεις iso7241-β στο θηλυκό νήμα, ορείχαλκος
Descripton:
Πνευματική και υδραυλική γρήγορη σύζευξη υψηλής επίδοσης μέσος-πίεσης KZD (ορείχαλκος)
Εφαρμογές: Οι συζεύξεις KZD, χρησιμοποιούνται πέρα από το φάσμα των υδραυλικών εφαρμογών. Αυτό το διπλάσιο απέκλεισε τις συζεύξεις μπορεί να βρεθεί οπουδήποτε που οι ρευστές γραμμές μεταφοράς πρέπει να συνδεθούν και να αποσυνδεθούν για τη λειτουργία ή τη συντήρηση του εξοπλισμού, και μια απώλεια ρευστού είναι ανεπιθύμητη. Πρώτιστα χρησιμοποιημένος με το υδραυλικό ρευστό. Οι συζεύξεις KZD χρησιμοποιούνται επίσης με τις χημικές ουσίες, το νερό, τον ατμό, και μερικά αέρια.
Προδιαγραφές
| Μέγεθος σώματος (μέσα) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Εκτιμημένη πίεση (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Εκτιμημένη ροή (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||||||||
| Τυποποιημένο υλικό σφραγίδων | NBR | ||||||||
Οι συζεύξεις σειράς KZD χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτός βαλβίδων κουκλιτσών συνδέεται automatially όταν μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
4. Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
5. Η σειρά KZD προσαρμόζεται στο τυποποιημένο iso7241-β.
6. Συμβατό σύστημα με το PARKER 60 σειρές, ΓΡΗΓΟΡΟΤΕΡΕΣ σειρές HNV, σειρές AEROQUIP FD45 και σειρές HANSEN HK.
Απόδοση: Ρευστό δοκιμής: Λάδι-150SUS.
KZD (1/8», 1/4», 3/8», 1/2») KZD (3/4», 1», 11/4», 11/2», 2»)
Υποδοχή
| ISO | PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| 5 | Kzd-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | Kzd-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | Kzd-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | Kzd-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | Kzd-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | Kzd-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | Kzd-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | Kzd-12SF | 124 | 79 | 60 | 27 | Zg1-1/2 |
| 50 | Kzd-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | ||||||
Βούλωμα
| ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ |
| 5 | Kzd-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | Kzd-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | Kzd-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | Kzd-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | Kzd-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | Kzd-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | Kzd-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | Kzd-12PF | 75 | 50 | 49 | 60 | 27 | Zg1-1/2 |
| 50 | Kzd-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | |||||||
Συνδεμένος
| ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| 5 | Kzd-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | Kzd-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | Kzd-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | Kzd-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | Kzd-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | Kzd-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | Kzd-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | Kzd-12 | 150.5 | 79 | 60 | 60 | Zg1-1/2 |
| 50 | Kzd-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Σημείωση: Μόνο το μέγεθος 01 έως 08 προσαρμόζεται στα πρότυπα του ISO 7241-β | ||||||
