Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: KZF
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Ανοξείδωτο |
Μέγεθος: |
1/8 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Πρότυπα: |
ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
Υλικό: |
Ανοξείδωτο |
Μέγεθος: |
1/8 " - 2 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

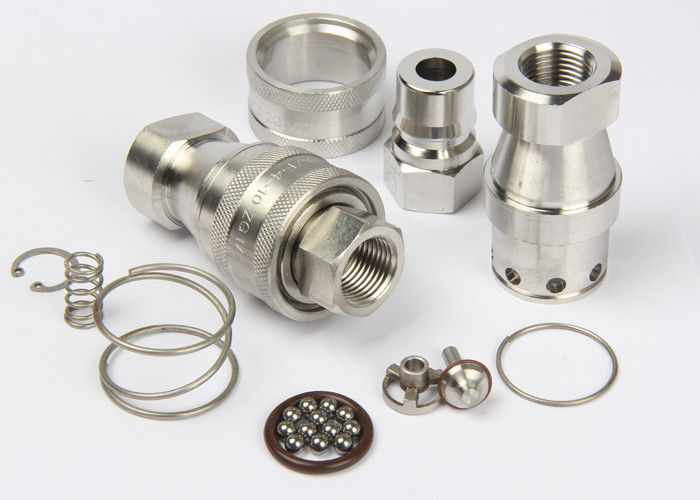

KZF, ISO7241-B Υδραυλικοί σύνδεσμοι γρήγορης σύνδεσης σε θηλυκό σπείρωμα, ανοξείδωτο ατσάλι SS304
Περιγραφή:
KZF Close Type Hydraulic Quick Coupling (ανοξείδωτο ατσάλι 304)
Οι σύνδεσμοι KZF, χρησιμοποιούνται σε όλο το φάσμα των υδραυλικών εφαρμογών.Αυτοί οι σύνδεσμοι διπλής απενεργοποίησης μπορούν να βρεθούν οπουδήποτε χρειάζεται να συνδεθούν και να αποσυνδεθούν οι γραμμές μεταφοράς υγρών για τη λειτουργία ή τη συντήρηση του εξοπλισμού και η απώλεια υγρού είναι ανεπιθύμητη.Χρησιμοποιείται κυρίως με υδραυλικό υγρό.Οι σύνδεσμοι KZF χρησιμοποιούνται επίσης με χημικά, νερό, ατμό και ορισμένα αέρια.
Προδιαγραφές
| Μέγεθος σώματος (σε) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Ονομαστική πίεση (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Ονομαστική ροή (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Εύρος θερμοκρασίας (στ.σ. | -20℃ έως +120℃ | ||||||||
| Τυποποιημένο υλικό σφράγισης | VITON | ||||||||
Χαρακτηριστικά των συνδέσμων της σειράς KZF:
1, Θετική, γρήγορη σύνδεση που εξασφαλίζεται από το σύστημα κουμπώματος της μπάλας.Όταν συνδέονται, το αρσενικό και το θηλυκό μισό μπορούν να περιστρέφονται, ακόμη και υπό πίεση, αποφεύγοντας έτσι τυχόν στρεπτική τάση στους εύκαμπτους σωλήνες.
2, Σχεδιασμένο για να αντέχει τις κορυφές και τους παλμούς υψηλής πίεσης.
3, οι βαλβίδες Poppet έχουν ισορροπημένα ελατήρια και βαθμονομημένες διόδους ροής λαδιού για την ελαχιστοποίηση της πτώσης πίεσης.
4, τα στεγανοποιητικά βαλβίδας Poppet έχουν προστατευτικά άκρα προστασίας από κραδασμούς.
5. Η σειρά KZF συμμορφώνεται με το πρότυπο ISO 7241-B
6. Συμβατό με τη σειρά PARKER 60, τη σειρά FASTER HNV, τη σειρά AEROQUIP FD45 και τη σειρά HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Πρίζα
| ISO | ΠΑΡΤΝΟ. | LS | ￠Δ | HEX1 | ΕΝΑ | Τ |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ΖΓ1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ΖΓ1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B | ||||||
Βύσμα
| ISO | ΠΑΡΤΝΟ. | LP | ρε | ντο | HEX2 | ΕΝΑ | Τ |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ΖΓ1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ΖΓ1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B | |||||||
Συναρμολόγηση ζεύξης
| ISO | ΜΕΡΟΣ ΑΡΙΘ. | μεγάλο | ￠Δ | HEX1 | HEX2 | Τ |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140,5 | 69 | 54 | 52 | ΖΓ1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ΖΓ1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B | ||||||
