Πρότυπα: | Συμβατό σύστημα με ΓΡΗΓΟΡΟΤΕΡΗ CVV σειρά, νήμα που κλειδώνεται | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/4 " - 1 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Κλειδαριά νημάτων |
Υψηλό φως: | Τυπική στεγανοποίηση με σπείρωμα Quick Connect,Stucchi VD Ανταλλαγή ίσιας σύζευξης σπειρώματος,θηλυκό θηλυκό από ανθρακούχο χάλυβα με σπείρωμα σε γρήγορη σύνδεση |

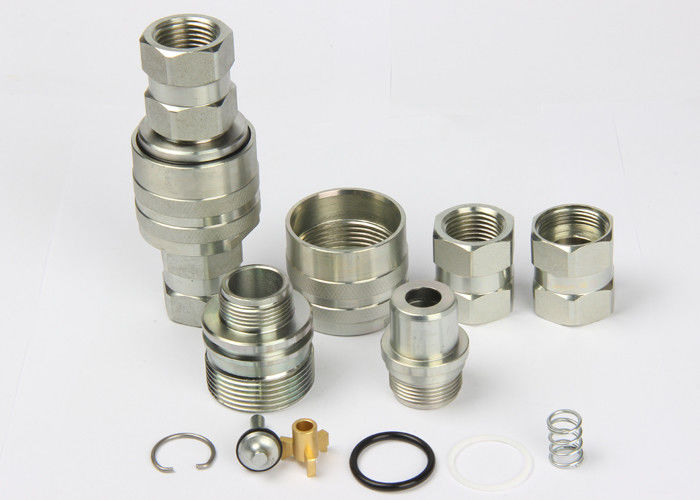

Τύπος σύνδεσης με σπείρωμα LSQ-CVV, Ανταλλαγή Stucchi VD, Υδραυλικοί σύνδεσμοι από ανθρακούχο χάλυβα, Chrome Three
Περιγραφή:
Μέγεθος σώματος (σε) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Ονομαστική πίεση (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Ονομαστική ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
Εύρος Θερμοκρασίας (Std Seals) | -20℃ έως +120℃ | ||||
Τυποποιημένο υλικό σφράγισης | NBR |
ΜΕΡΟΣ ΑΡΙΘ. | LS | ρε | HEX1 | HEX3 | ΕΝΑ | Τ |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60,8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67,7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73,5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94,5 | Φ56,5 | S41 | S51 | 24.5 | G1 NPT1 |
ΠΑΡΤΝΟ. | LP | ρε | HEX2 | ΕΝΑ | Τ |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61,5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83,5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94,5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
ΠΑΡΤΝΟ. | μεγάλο | ρε | HEX1 | HEX2 | HEX3 | Τ |
LSQ-CVV-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89,9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56,5 | S41 | S41 | S50 | G1 NPT1 |
