Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-CVV
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
Συμβατό σύστημα με ΓΡΗΓΟΡΟΤΕΡΗ CVV σειρά, νήμα που κλειδώνεται |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Κλειδαριά νημάτων |
Πρότυπα: |
Συμβατό σύστημα με ΓΡΗΓΟΡΟΤΕΡΗ CVV σειρά, νήμα που κλειδώνεται |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Κλειδαριά νημάτων |

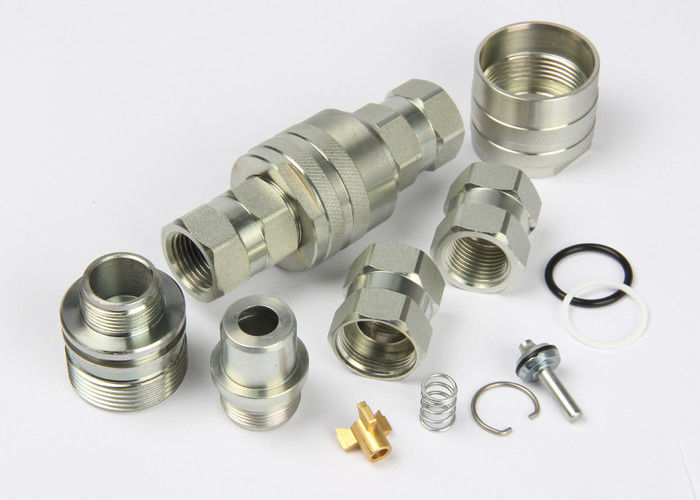

Lsq-CVV τύπος σύνδεσης βιδών, γρηγορότερα CVV ανταλλαγή, υδραυλικές συζεύξεις στο χάλυβα άνθρακα, χρώμιο τρία
Descripton:
Λόγω του τραχιού σχεδίου τους, lsq-CVV συζεύξεις σειράς είναι ιδιαίτερα καλοταιριασμένες για τη βαρέων καθηκόντων υπηρεσία
όροι που κάνουν τους ένα από τα δημοφιλέστερα σχέδια στην Ευρώπη. Ο lsq-CVV συζευκτήρας είναι ένα ανθεκτικό προϊόν που χρησιμοποιεί μια βαλβίδα ύφους κουκλιτσών για το σφραγίζοντας μηχανισμό και τα νήματα ως μηχανική σύνδεση.
Το ιδιαίτερα ευπροσάρμοστο σχέδιο είναι ιδανικά ταιριαγμένο για τα υδραυλικά συστήματα δοκιμάζοντας τις ακίδες ή τις ωθήσεις πίεσης.
Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Εκτιμημένη πίεση (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||||
Τυποποιημένο υλικό σφραγίδων | NBR | ||||
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | Δ | HEX1 | HEX3 | Α | Τ |
Lsq-cvv-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
Lsq-cvv-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
Lsq-cvv-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
Lsq-cvv-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
Lsq-cvv-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | LP | δ | HEX2 | Α | Τ |
Lsq-cvv-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
Lsq-cvv-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
Lsq-cvv-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
Lsq-cvv-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
Lsq-cvv-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | Λ | Δ | HEX1 | HEX2 | HEX3 | Τ |
Lsq-cvv-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
Lsq-cvv-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
Lsq-cvv-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
Lsq-cvv-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
Lsq-cvv-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
