Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπα: | ISO 16028 σειρές, επίπεδο πρόσωπο | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/2' - 1-1/2 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Κλειδαριά νημάτων |
Υψηλό φως: | Ένδυση - ανθεκτικοί επίπεδοι υδραυλικοί γρήγοροι συζευκτήρες προσώπου,1 υδραυλικός συζευκτήρας προσώπου ίντσας επίπεδος,Νημάτων υδραυλικοί γρήγοροι συζευκτήρες προσώπου κλειδαριών επίπεδοι |

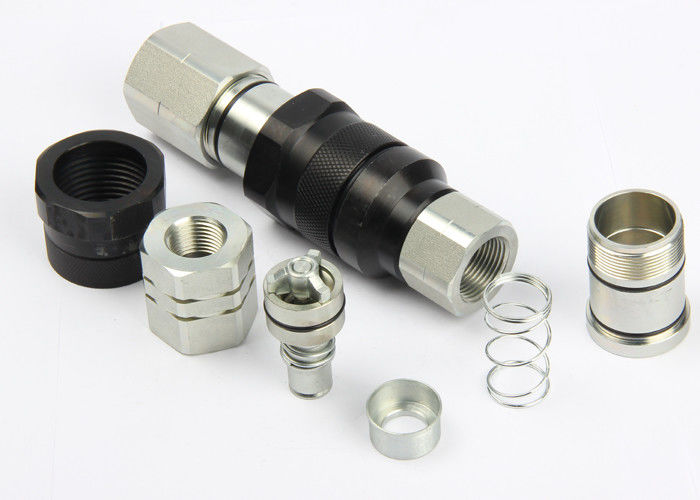

Lsq-VEP, επίπεδο πρόσωπο και υδραυλικές συζεύξεις LockedType νημάτων στο χάλυβα άνθρακα, το χρώμιο τρία και το μαύρο ψευδάργυρο νικέλινο
Descripton:
Εφαρμογές
Lsq-VEP σειρά που χρησιμοποιείται ευρέως μέσα κάτω από τους δημόσιους εξοπλισμούς:
• Εγκαταστάσεις γεώτρησης διατρήσεων
• Κινητός εξοπλισμός κατασκευής
• Υδραυλικός εξοπλισμός
• Οχήματα
Χαρακτηριστικά γνωρίσματα:
Συμβατό σύστημα με τη σειρά STCCHI VEP
Μέγεθος σώματος (μέσα)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
11/2(12)
|
|
Εκτιμημένη πίεση (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
Εκτιμημένη ροή (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
Σειρά θερμοκρασίας
|
-20℃ σε +120℃
|
|||||
Τυποποιημένη σφραγίδα υλικό NBR
|
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
LS
|
Δ
|
HEX1
|
HEX2
|
Α
|
Τ
|
13
|
Lsq-vep-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
LS
|
Γ
|
δ
|
Ε
|
HEX2
|
Α
|
Τ
|
13
|
Lsq-vep-04PF
|
95
|
18.8
|
24.54
|
M40*3
|
S36
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06PF
|
98.8
|
19.5
|
27.04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08PF
|
113.9
|
24
|
29.95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10PF
|
123.5
|
24.8
|
36.05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12PF
|
150
|
31.5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
Λ
|
Δ
|
HEX1
|
HEX2
|
HEX3
|
Τ
|
13
|
Lsq-vep-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
25
|
Lsq-vep-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
