Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-S4
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Τύπος: |
ISO 5675 σειρές, βαλβίδα σφαιρών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος: |
ISO 5675 σειρές, βαλβίδα σφαιρών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

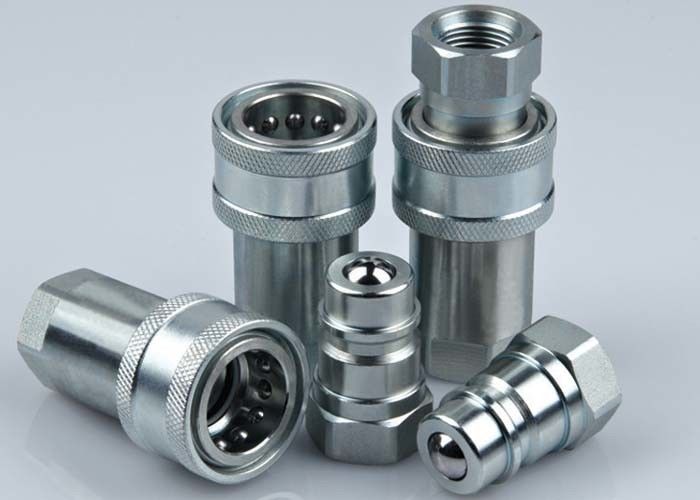

LSQ-S4, ISO5675, υδραυλικές συνδέσεις τύπου βαλβίδας σφαίρας σε χάλυβα άνθρακα, χρώμιο τρία
Περιγραφή:
Λεωφορείο τύπου LSQ-S4 Κύλινδρος τύπου υδραυλικής ταχείας σύνδεσης (χάλυβας)
Εφαρμογές: Η σειρά LSQ-S4 φέρνει στη βιομηχανία ένα αποδεδειγμένο σχεδιασμό για χρήση σε κατασκευαστικό εξοπλισμό, δασικό εξοπλισμό, γεωργικά μηχανήματα, εργαλεία πετρελαίου, μηχανήματα χάλυβα,και άλλες απαιτητικές υδραυλικές εφαρμογές.
Προδιαγραφές:
| Μέγεθος σώματος (σε) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Δυναμική πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Ονομαστική ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
| Περιοχή θερμοκρασίας (σφραγίδες std) | -20°C έως +120°C | ||||
| Τυποποιημένο υλικό σφραγίδας | Εθνική Εθνική Εταιρεία | ||||
Λεπτομέρειες LSQ-S4:
1- διαθέσιμες βαλβίδες για την πρόληψη της διαρροής χωρίς σύνδεση.
2Οι βαλβίδες σφαίρας είναι διαθέσιμες για ανθεκτική αξιοπιστία σε υδραυλικές εφαρμογές μεγάλου βάρους εντός της ονομαστικής πίεσης εργασίας.
3Χρησιμοποιούνται σκληρές σφαίρες από κράμα χρωμίου για την βαλβίδα, η οποία φορτώνεται στο κάθισμα της βαλβίδας από τα ελατήρια.
4Η βαλβίδα παρέχει μια σφραγίδα από μέταλλο σε μέταλλο μεταξύ της σφαίρας και του σιδηρουργικού καθίσματος.
5Τα κρίσιμα μέρη σκληρύνονται για αντοχή.
6Ένας αξιόπιστος μηχανισμός κλειδώματος μπάλας κρατάει τα δύο μισά μαζί.
7Η πρίζα και η πρίζα είναι κατασκευασμένες με ακρίβεια από στερεό υλικό.
8Η σειρά LSQ-S4 συμμορφώνεται με το πρότυπο ISO5675.
9. Συμβατό με την σειρά PARKER 4000 και την σειρά FASTER NV/NS.
Δυναμικότητα: υγρό δοκιμής: λάδι-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa.
Σειρά LSQ-S4 (1/4",3/8",1/2",3/4",1")
Κεραμίδας
| ISO | Συνεργάτης. | LS | ¢D | HEX1 | Α | Τ |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 ΕΜΠ1 |
| Σημείωση: LSQ-S4-06SF FASTER διασταύρωση, LSQ-S4-06SF(E) διασταύρωση Parker | ||||||
Κύλινδρο
| ISO | Συνεργάτης. | Επενδύσεις | d | Γ | HEX2 | Α | Τ |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Σημείωση: LSQ-S4-06SF FASTER διασταύρωση, LSQ-S4-06SF(E) διασταύρωση Parker | |||||||
Εφοδιασμός ζεύξης
| ISO | Συνεργάτης. | Α | ¢D | HEX1 | HEX2 | Τ |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 ΕΜΠ1 |
| Σημείωση: LSQ-S4-06SF FASTER διασταύρωση, LSQ-S4-06SF(E) διασταύρωση Parker | ||||||
