Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-S7
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
Συμβατό σύστημα με τη σειρά cupla NITTO HSP, βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Πρότυπα: |
Συμβατό σύστημα με τη σειρά cupla NITTO HSP, βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος cupla lsq-S7 Nitto HSP, υδραυλικές συζεύξεις στο χάλυβα άνθρακα, χρώμιο τρία
Descripton:

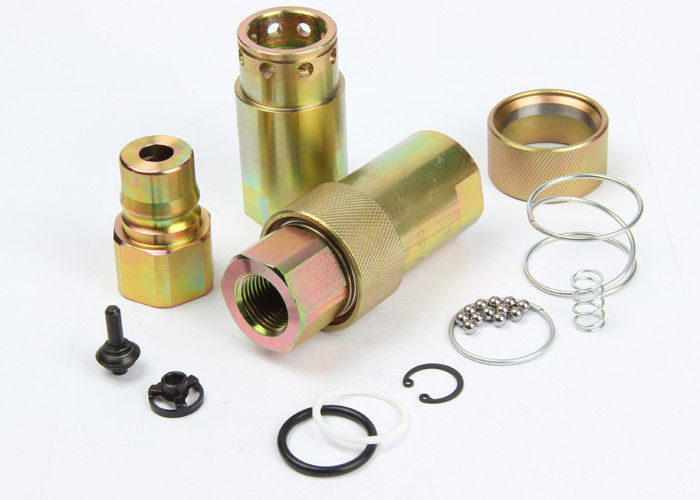

Lsq-S7 κλείστε την υδραυλική γρήγορη σύζευξη τύπων (χάλυβας)
Εφαρμογές: Οι σειρές lsq-S7 φέρνουν στη βιομηχανία ένα αποδεδειγμένο σχέδιο για τη χρήση στον εξοπλισμό κατασκευής, τον εξοπλισμό δασονομίας, τα γεωργικά μηχανήματα, τα εργαλεία πετρελαίου, τα μηχανήματα μύλων χάλυβα, και άλλες απαιτητικές υδραυλικές εφαρμογές.
Προδιαγραφές
| Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Εκτιμημένη πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +100℃ | ||||
| Τυποποιημένο υλικό σφραγίδων | NBR | ||||
Lsq-S7 οι συζεύξεις σειράς χαρακτηρίζουν:
Συμβατό σύστημα με τη σειρά συζευκτήρων NITTO HSP.
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S7 σειρά (1/4», 3/8», 1/2», 3/4», 1»)
Υποδοχή
| PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| Lsq-s7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| Lsq-s7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| Lsq-s7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| Lsq-s7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Βούλωμα
| PARTNO. | LP | Γ | HEX2 | Α | Τ |
| Lsq-s7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| Lsq-s7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| Lsq-s7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| Lsq-s7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Συναρμολόγηση συζεύξεων
| PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| Lsq-s7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| Lsq-s7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| Lsq-s7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| Lsq-s7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| Lsq-s7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
