Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-S7
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Πρότυπα: |
Συμβατό σύστημα με τη σειρά cupla NITTO HSP, βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Πρότυπα: |
Συμβατό σύστημα με τη σειρά cupla NITTO HSP, βαλβίδα κουκλιτσών |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβας άνθρακα |
Μέγεθος: |
1/4 " - 1 " |
Νήμα: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

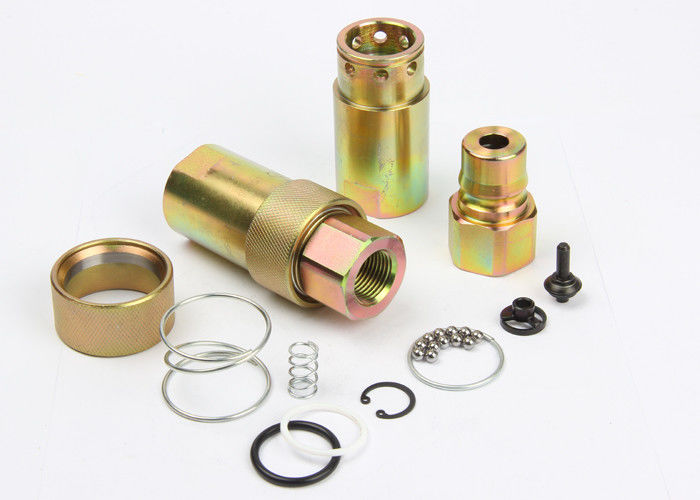

Lsq-S7, τύπος Nitto HSP Cupla, υδραυλικός γρήγορος χάλυβας άνθρακα συζεύξεων απελευθέρωσης
Descripton:
Lsq-S7 κλείστε την υδραυλική γρήγορη σύζευξη τύπων (χάλυβας)
Εφαρμογές: Οι σειρές lsq-S7 φέρνουν στη βιομηχανία ένα αποδεδειγμένο σχέδιο για τη χρήση στον εξοπλισμό κατασκευής, τον εξοπλισμό δασονομίας, τα γεωργικά μηχανήματα, τα εργαλεία πετρελαίου, τα μηχανήματα μύλων χάλυβα, και άλλες απαιτητικές υδραυλικές εφαρμογές.
Προδιαγραφές
| Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Εκτιμημένη πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +100℃ | ||||
| Τυποποιημένο υλικό σφραγίδων | NBR | ||||
Lsq-S7 οι συζεύξεις σειράς χαρακτηρίζουν:
1.Poppet βαλβίδες διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2.Poppet ανοικτή συνδέεται βαλβίδων αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3.Critical τα μέρη για τη διάρκεια.
ο μηχανισμός σφαίρα-κλεισίματος 4.Dependable κρατά τα μισά ζευγαρώματος από κοινού.
5.Socket και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
6.Compatible με τη σειρά συζευκτήρων NITTO HSP.
Πώς ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΙ:
1, πρίν συνδέει καθαρή τα μέρη ζευγαρώματος των συζεύξεων για να αποφύγει τη μόλυνση στο κύκλωμα.
2, στην πλάτη τραβήγματος ζευγών το μανίκι της θηλυκής σύζευξης, ευθυγραμμίζουν το θηλυκό με τον αρσενικό χμισύνδεσμο
και ωθήστε ένας σε άλλος έως ότου συνδέονται πλήρως και τα δύο μισά και απελευθερώνουν το μανίκι.
3, για να αποσυνδέσουν την πλάτη τραβήγματος το μανίκι της θηλυκής σύζευξης, βγάζουν το μισό ζευγαρώματος.
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S7 σειρά (1/4», 3/8», 1/2», 3/4», 1»)
Υποδοχή
| PARTNO. | LS | ¢D | HEX1 | Α | Τ |
| Lsq-s7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1/4 NPT1/4 |
| Lsq-s7-03SF | 60.4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| Lsq-s7-04SF | 72 | 43.5 | 35 | 18 | G1/2 NPT1/2 |
| Lsq-s7-06SF | 72 | 43.5 | 35 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Βούλωμα
| PARTNO. | LP | Γ | HEX2 | Α | Τ |
| Lsq-s7-02PF | 36 | 17.5 | 19 | 12 | G1/4 NPT1/4 |
| Lsq-s7-03PF | 38 | 22.5 | 23 | 13 | G3/8 NPT3/8 |
| Lsq-s7-04PF | 50 | 27.5 | 32 | 16 | G1/2 NPT1/2 |
| Lsq-s7-06PF | 50 | 27.5 | 32 | 18 | G3/4 NPT3/4 |
| Lsq-s7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Συναρμολόγηση συζεύξεων
| PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
| Lsq-s7-02 | 72.5 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
| Lsq-s7-03 | 76.5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| Lsq-s7-04 | 95 | 43.5 | 35 | 32 | G1/2 NPT1/2 |
| Lsq-s7-06 | 95 | 43.5 | 35 | 32 | G3/4 NPT3/4 |
| Lsq-s7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
