Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-DL/DLD
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Τύπος: |
ISO 16028 σειρές, επίπεδο πρόσωπο |
WP: |
Εργασιακές πιέσεις έως 4350 psi (300 bar) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
3/8' - 1/2' |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος: |
ISO 16028 σειρές, επίπεδο πρόσωπο |
WP: |
Εργασιακές πιέσεις έως 4350 psi (300 bar) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
3/8' - 1/2' |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

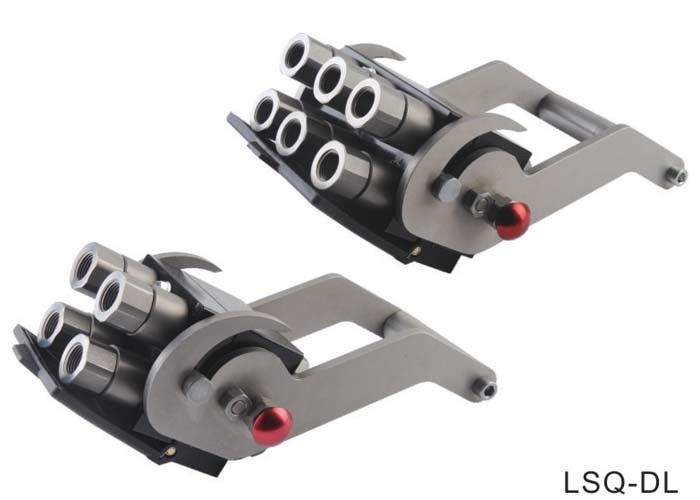

Lsq-DL/DLD, ISO16028, υδραυλικές συζεύξεις τύπων πολυ-συζεύξεων στο χάλυβα άνθρακα, συνδέστε υπό πίεση, νικέλιο Plat ψευδάργυρου
Descripton:
Lsq-DL/DLD έχουν μια συμπαγή δομή, χειρωνακτικές πολυ-συζεύξεις που προσφέρουν ένα ευρύ φάσμα των λύσεων για οποιαδήποτε εφαρμογή που απαιτεί τη σύνδεση και την αποσύνδεση αρκετές υδραυλικές. Μέχρι 6 γραμμές μπορούν να συνδεθούν ταυτόχρονα και να αποσυνδεθούν από μια ασφαλή, απλή και γρήγορη μετακίνηση που απαιτεί τη χαμηλή προσπάθεια. Οι γραμμές μπορούν όλες να έχουν το ίδιο μέγεθος ή κάθε γραμμή μπορεί να είναι διαφορετική από άλλες σύμφωνα με την εφαρμογή.
ΤΕΧΝΙΚΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΚΑΙ ΕΠΙΛΟΓΕΣ
Ανταλλαξιμότητα: Εσωτερικά πρότυπα Songqiao
Μηχανική σύνδεση: Εσωτερικές έκκεντρα και καρφίτσες κλειδώματος
Σύστημα σύνδεσης: Περιστροφή του μοχλού
Σύστημα αποσύνδεσης: Περιστροφή του μοχλού
Δομικό υλικό και επεξεργασία επιφάνειας:
Πιάτα σώματος στην οξείδωση κραμάτων αργιλίου
Έκκεντρα και καρφίτσες στον υψηλό χάλυβα άνθρακα αντίστασης με την ειδική θερμική επεξεργασία.
Άλλοι συστατικά στο χάλυβα άνθρακα με την επένδυση ψευδάργυρου ή την επεξεργασία νικελίου ψευδάργυρου.
ΠΩΣ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΙ
ΓΙΑ ΝΑ ΣΥΝΔΕΣΕΙ:
Πριν για να συνδέσει καθαρός την επίπεδη επιφάνεια ζευγαρώματος των συζεύξεων για να αποφύγει το συνυπολογισμό βρώμικου στο κύκλωμα.
Παρεμβάλτε τις καρφίτσες καθοδήγησης κινητό
στις τρύπες σταθερό και κινήστε το κινητό μισό μέχρι την επαφή των προσώπων συζεύξεων (σύκο 1).
Να ενεργήσει στη λαβή γυρίζει το μοχλό στην κατεύθυνση σταθερό (σύκο 2).
Συνεχίστε να περιστρέφεστε μέχρης ότου δεσμεύεται αυτόματα η κλειδαριά ασφάλειας (σύκο 3).
Τώρα συνδέεται και έτοιμος να εργαστεί. Σε περίπτωση σύνδεσης με την υπόλοιπη πίεση στο κύκλωμα, η μέγιστη δύναμη απαιτείται μόνο για το τελευταίο τρίτο της σύνδεσης.
ΓΙΑ ΝΑ ΑΠΟΣΥΝΔΕΣΕΙ
Ωθήστε το κόκκινο κουμπί ασφάλειας, ενεργώντας συγχρόνως στη στροφή λαβών ο μοχλός στην κατεύθυνση κινητό (σύκο 4).
Συνεχίστε να περιστρέφεστε μέχρι τη μηχανική στάση των μοχλών (σύκο 5)
Τώρα αποσυνδέεται και είναι δυνατό να εξαχθεί το κινητό μισό (σύκο 6).
Όταν σταθερό είναι τοποθετημένη άνω πλευρά - κάτω, κινητό πρέπει να υποστηριχθεί προκειμένου να την αποφύγει πτώση κάτω τη ζημία.
Σε περίπτωση αποσύνδεσης με την υπόλοιπη πίεση στο κύκλωμα, η μέγιστη δύναμη απαιτείται μόνο για το πρώτο τρίτο της αποσύνδεσης.
| Μέγεθος σώματος (μέσα) | 3/8 | 1/2 |
| Εκτιμημένη πίεση (PSI) | 4350 | 4350 |
| Εκτιμημένη ροή (GPM) | 6 | 12 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | |
| Τυποποιημένο υλικό σφραγίδων | NBR | |
| ΜΕΓΕΘΟΣ | PARTNO. | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ |
| 6*12 (12,5) | Lsq-dl6-04 | 179.5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4*12 (12,5) | Lsq-dl4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2*12 (12,5) | Lsq-dl2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6*3/8(10) | Lsq-dl6-03 | 160.5 | 255 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4*3/8(10) | Lsq-dl4-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2*3/8(10) | Lsq-dl2-03 | 123 | 255 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| ΜΕΓΕΘΟΣ | PARTNO. | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ |
| 6*12 (12,5) | Lsq-dld6-04 | 179.5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4*12 (12,5) | Lsq-dld4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2*12 (12,5) | Lsq-dld2-04 | 123 | 314.5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6*3/8(10) | Lsq-dld6-03 | 160.5 | 314.5 | 50 | 25 | 110 | 86.5 | 84.8 | 28 |
| 4*3/8(10) | Lsq-dld4-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
| 2*3/8(10) | Lsq-dld2-03 | 123 | 314.5 | 50 | 25 | 110 | 88.5 | 47.3 | 28 |
ΕΓΚΑΤΑΣΤΑΣΗ:
Καθορίστε σταθερό στη μηχανή χρησιμοποιώντας τις βίδες καθορισμού όπως υποδεικνύεται στο σχέδιο εδώ κατωτέρω.
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX1 | Λ | LS | Β | Ε |
| 6*12 (12,5) | Lsq-dl6-04 | G1/2 | S32 | 144.5 | 74.9 | 255 | 110 |
| 4*12 (12,5) | Lsq-dl4-04 | G1/2 | S32 | 100.3 | 74.9 | 255 | 110 |
| 2*12 (12,5) | Lsq-dl2-04 | G1/2 | S32 | 88 | 74.9 | 255 | 110 |
| 6*3/8(10) | Lsq-dl6-03 | G3/8 | S24 | 125.5 | 68 | 255 | 110 |
| 4*3/8(10) | Lsq-dl4-03 | G3/8 | S24 | 88 | 68 | 255 | 110 |
| 2*3/8(10) | Lsq-dl2-03 | G3/8 | S24 | 88 | 68 | 255 | 110 |
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX1 | Λ | LS | Ι | Ε |
| 6*12 (12,5) | Lsq-dld6-04 | G1/2 | S32 | 144.5 | 74.9 | 314.5 | 110 |
| 4*12 (12,5) | Lsq-dld4-04 | G1/2 | S32 | 100.3 | 74.9 | 314.5 | 110 |
| 2*12 (12,5) | Lsq-dld2-04 | G1/2 | S32 | 88 | 74.9 | 314.5 | 110 |
| 6*3/8(10) | Lsq-dld6-03 | G3/8 | S24 | 125.5 | 68 | 314.5 | 110 |
| 4*3/8(10) | Lsq-dld4-03 | G3/8 | S24 | 88 | 68 | 314.5 | 110 |
| 2*3/8(10) | Lsq-dld2-03 | G3/8 | S24 | 88 | 68 | 314.5 | 110 |
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX2 | Λ | LP | Μ | Φ | Δ |
| 6*12 (12,5) | Lsq-dl6-04 | G1/2 | S32 | 144.5 | 95.8 | 83 | 90.4 | 24.54 |
| 4*12 (12,5) | Lsq-dl4-04 | G1/2 | S32 | 100.3 | 95.8 | 83 | 90.4 | 24.54 |
| 2*12 (12,5) | Lsq-dl2-04 | G1/2 | S32 | 88 | 95.8 | 83 | 90.4 | 24.54 |
| 6*3/8(10) | Lsq-dl6-03 | G3/8 | S24 | 125.5 | 78 | 83 | 86.5 | 19.75 |
| 4*3/8(10) | Lsq-dl4-03 | G3/8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| 2*3/8(10) | Lsq-dl2-03 | G3/8 | S24 | 88 | 78 | 83 | 86.5 | 19.75 |
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX1 | LS | Δ | Α |
| 12.5 | Lsq-dl-04SF | G1/2 | S32 | 74.9 | 30 | 26.6 |
| 10 | Lsq-dl-03SF | G3/8 | S24 | 68 | 24 | 19.8 |
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX1 | LP | Δ | Α |
| 12.5 | Lsq-dl-04PF | G1/2 | S32 | 95.8 | 30 | 26.6 |
| 10 | Lsq-dl-03PF | G3/8 | S24 | 78 | 24 | 23.2 |
| ΜΕΓΕΘΟΣ | PARTNO. | Τ | HEX1 | HEX2 | Λ |
| 12.5 | Lsq-dl-04 | G1/2 | S32 | S32 | 153 |
| 10 | Lsq-dl-03 | G3/8 | S24 | S24 | 130.5 |
