Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-RD
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών
Δυνατότητα προσφοράς: 50.000 PC/ημέρα, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Τύπος: |
Συμβατό με τη σειρά NITTO TSP |
WP: |
Εργασιακή πίεση έως 1000 psi (69 bar) |
Υλικό: |
Ορείχαλκος ή SS304 |
Μέγεθος: |
1/8» - 1/2» |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος: |
Συμβατό με τη σειρά NITTO TSP |
WP: |
Εργασιακή πίεση έως 1000 psi (69 bar) |
Υλικό: |
Ορείχαλκος ή SS304 |
Μέγεθος: |
1/8» - 1/2» |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

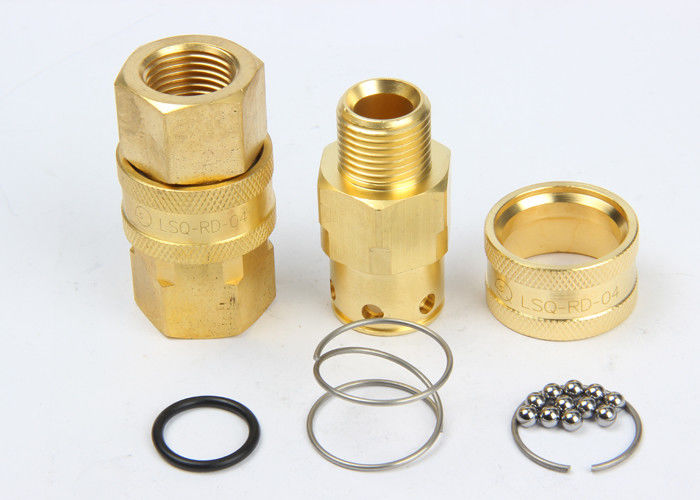

Lsq-RD, υψηλή ροή, δομή Valveless, ανταλλαγή με TSP NITTO, υδραυλικές συζεύξεις στον ορείχαλκο ή SS304
Descripton:
Προδιαγραφές:
| Μέγεθος σώματος (μέσα) | 1/8 | 1/4 | 3/8 | 1/2 |
| Πίεση ποσοστού (PSI) | ||||
| Ορείχαλκος Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 12 |
| Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | |||
Lsq-RD χαρακτηριστικά γνωρίσματα:
1. Ο ομαλός, ανοικτός άντεξε χωρίς valving σε καθεμία ελάχιστη πτώση πίεσης προσφορών μισού και επιτρέπει εύκολος στις εφαρμογές όπου οι ίδιες γραμμές χρησιμοποιούνται για περισσότερα από ένα μέσα.
2. Lsq-RD οι συζευκτήρες και οι θηλές επεξεργάζονται στη μηχανή από το στερεό απόθεμα φραγμών που παρέχει την ποιοτική σύζευξη που είναι ανθεκτική.
3. Lsq-RD οι θηλές είναι διαθέσιμες στον ορείχαλκο και το ανοξείδωτο 304 ως τυποποιημένα υλικά προϊόντων.
4. Lsq-RD οι θηλές είναι διαθέσιμες 304 στο ανοξείδωτο, ορείχαλκος.
5. Το lsq-RD είναι μια σύζευξη «ανταλλαγής» επειδή με βάση τις διαστάσεης και λειτουργικά μπορεί να ανταλλάξει με τις παρόμοιες συζεύξεις που γίνονται από άλλες κατασκευές.
6. Συμβατό σύστημα με TSP NITTO τη σειρά.
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Lsq-RD υποδοχή σειράς (1/8», 1/4», 3/8», 1/2»)
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
| Lsq-rd-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| Lsq-rd-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| Lsq-rd-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| Lsq-rd-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| Lsq-rd-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
| Lsq-rd-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| Lsq-rd-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| Lsq-rd-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| Lsq-rd-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| Lsq-rd-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Βούλωμα
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LP | Γ | HEX2 | Α | Τ |
| Lsq-rd-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| Lsq-rd-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| Lsq-rd-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| Lsq-rd-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| Lsq-rd-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| Lsq-rd-08PF | 61 | 36 | 41 | 22 | ZG1 |
| ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LP | Γ | HEX1 | Α | Τ |
| Lsq-rd-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| Lsq-rd-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| Lsq-rd-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| Lsq-rd-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| Lsq-rd-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| Lsq-rd-08PM | 73 | 36 | 41 | 22 | ZG1 |
