Πρότυπα: | Το συμβατό σύστημα με τη σειρά του PARKER ST, σειρά HANSEN ST, ΕΝΘΑΡΡΎΝΕΙ τη σειρά FST | WP: | Πίεση εργασίας σε 1000 PSI (φραγμός 69) |
---|---|---|---|
Υλικό: | Ορείχαλκος ή SS304 | Μέγεθος: | 1/8» - 1/2» |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Σφαίρες κλειδώματος |
Υψηλό φως: | η υψηλή ροή συνδέει γρήγορα,υψηλή ροή γρήγορα - αποσυνδέστε |

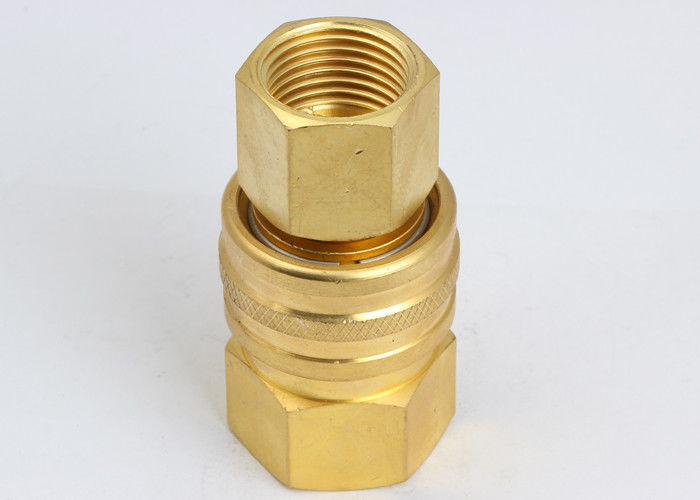

Η σειρά του ST, Straight-through διεπαφή, μη-, χειρωνακτικές υδραυλικές συζεύξεις τύπων μανικιών
Descripton:
Οι θηλές χάλυβα είναι περίπτωση που για την αντίσταση σε Brinelling
Λειτουργικά ανταλλαγές με τις παρόμοιες straight-through συζεύξεις σχεδίου
Τυποποιημένες σφραγίδες νιτριλίων
Υλικές επιλογές διαθέσιμες
Το συμβατό σύστημα με τη σειρά του PARKER ST, σειρά HANSEN ST, ΕΝΘΑΡΡΎΝΕΙ τη σειρά FST
Προδιαγραφές:
Μέγεθος σώματος (μέσα) | 1/8 | 1/4 | 3/8 | 1/2 |
Πίεση ποσοστού (PSI) | ||||
Ορείχαλκος Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
Χάλυβας Npl | 2000 | 2000 | 1500 | 1500 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 12 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ |
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Υποδοχή
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
Lst-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
Lst-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
Lst-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
Lst-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
Lst-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
Lst-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
Lst-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
Lst-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
Lst-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
Lst-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
Lst-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
Lst-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |
Βούλωμα
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
Lst-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
Lst-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
Lst-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
Lst-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
Lst-06PF | 52 | 28.5 | 30 | 20 | NPT3/4 |
Lst-08PF | 60 | 30.5 | 38 | 22 | NPT1 |
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | ¢D | HEX1 | Α | Τ |
Lst-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
Lst-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
Lst-03PM | 43 | 22.5 | 17 | 13 | NPT3/8 |
Lst-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
Lst-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
Lst-08PM | 62.4 | 30.5 | 35 | 22 |
NPT1 |
