Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-ΓΦ
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Τύπος: |
ISO 16028 σειρές, επίπεδο πρόσωπο |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
1/4 " - 2 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |
Τύπος: |
ISO 16028 σειρές, επίπεδο πρόσωπο |
WP: |
Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
Υλικό: |
Χάλυβα άνθρακα |
Μέγεθος: |
1/4 " - 2 " |
Δήμος: |
BSPP, BSPT, NPT, NPTF, SAE |
Σύνδεση: |
Σφαίρες κλειδώματος |

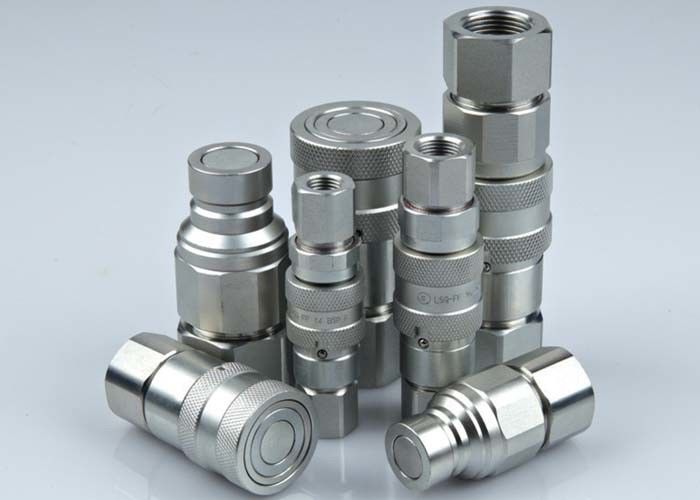

LSQ-FF, ISO16028, Υδραυλικές συνδέσεις τύπου Flush Face σε χάλυβα άνθρακα, Chrome Three
Περιγραφή:
Εφαρμογές:
Οι συνδέσεις της σειράς Songqiao LSQ-FF χρησιμοποιούνται ευρέως στην αγορά κοινών υπηρεσιών, όπου η διαρροή υδραυλικού ελαίου μπορεί να αποτελέσει σοβαρό κίνδυνο για την ασφάλεια,Ειδικά σε ανελκυστήρες άνω κλίβανο που χρησιμοποιούνται για τη συντήρηση των γραμμών μεταφοράς ενέργειας υψηλής τάσηςΟι συνδέσεις αυτές χρησιμοποιούνται επίσης για την ταχεία αλλαγή υδραυλικών εργαλείων στις κατασκευές, τη συντήρηση των σιδηροδρόμων και τις βιομηχανίες εξόρυξης.Η ευκολία καθαρισμού τους καθιστά ιδανικούς για χρήση σε αυτά τα εχθρικά περιβάλλοντα..
| Μέγεθος σώματος (σε) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2 ((12) | 2(16) |
| Δυναμική πίεση (PSI) | 5000 | 4350 |
4350
|
3625 | 3625 | 3000 | 3000 | 3000 |
| Ονομαστική ροή (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Εκχύλισμα (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (μέγιστο ανά αποσύνδεση) | ||||||||
| Περιοχή θερμοκρασίας | -20°C έως +120°C | |||||||
| Sυλικό σφραγίδας τάνταρντ NBR | ||||||||
Καινούριος σχεδιασμός βαλβίδας. μπορεί να αντέξει ζημιές από υψηλή ροή και την πίεση της ώθησης που παρέχει προηγμένη απόδοση.
Ο μηχανισμός κλειδώματος του μανικιού ενεργοποιείται με περιστροφή του μανικιού μετά τη σύνδεση.
Ο μηχανισμός του μανίκου έχει σχεδιαστεί για να εμποδίζει τη μόλυνση να εισέρχεται στον εσωτερικό μηχανισμό και να προκαλεί έτσι ελαττωματική λειτουργία κατά τη σύνδεση ή την αποσύνδεση.Το μανίκι καλύπτει το δαχτυλίδι συγκράτησης και ενσωματώνει επίσης μια σφραγίδα σκόνης στην περιοχή του ελαίου.
Χάλυβα κατασκευή, ψευδαργύρισμα με κίτρινο χρωματοποιημένο φινίρισμα, σκληρές ρώγες και μανίκες και στερεή κατασκευή μπαρ για μέγιστη αντοχή σε ζημιές από υδραυλικά και μηχανικά σοκ.
Η εν λόγω σφραγίδα με νιτρίλιο/PTFE είναι σχεδιασμένη για να αποτρέπει την έκρηξη ή τη βλάβη κατά τη διάρκεια δύσκολων συνθηκών λειτουργίας.
Ο ανθεκτικός μηχανισμός κλειδώματος σφαίρας εξασφαλίζει αξιόπιστες συνδέσεις κάθε φορά.Ένας μεγάλος αριθμός σφαιρών κλειδώματος κατανέμει το φορτίο εργασίας ομοιόμορφα, παρέχοντας παράλληλα ευθυγράμμιση και περιστροφή για τη μείωση της ροπής του σωλήνα και την παράταση της ζωής του σωλήναΠροειδοποίηση: Τα προϊόντα αυτά δεν πρέπει να χρησιμοποιούνται ως περιστρεφόμενα.
Οι σύνδεσμοι της σειράς LSQ-FF χρησιμοποιούν βαλβίδες αποχέτευσης κατά τη σύνδεση ή την αποσύνδεση.Αυτό σημαίνει ότι οι βαλβίδες είναι συνδεδεμένες μεταξύ τους, έτσι ώστε μόνο μικρές ποσότητες υγρού μπορεί να χαθεί κατά την αποσύνδεση ή την ένταξη αέρα κατά την επανασύνδεση.
Η νέα χρωματοποίηση προσφέρει προηγμένες αντιτριβικές επιδόσεις.
Η σειρά LSQ-FF συμμορφώνεται με το πρότυπο ISO16028.
Είναι συμβατό με την σειρά PARKER FEM, την σειρά STUCCHI FIRG, την σειρά AEROQUIP FD89 και την σειρά HANSEN FF.
| ISO | ΤΡΑΜΠΟΣ Νο | LS | D | HEX1 | Α | Τ |
| 6.3 | LSQ-FF-02SF | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03SF | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03SF | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08SF | 99.8 | 48 | 41 | 23.5 | G1 ΕΜΠ1 |
| 25 | LSQ-FF-10SF | 111.5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12SF | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16SF | 167 | 98.5 | 85 | 31 | G2 NPT2 |
| ISO | ΤΡΑΜΠΟΣ Νο | Επενδύσεις | d | Γ | HEX2 | Α | Τ |
| 6.3 | LSQ-FF-02PF | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03PF | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03PF | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04PF | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06PF | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08PF | 93.8 | 30 | 29 | 41 | 23.5 | G1 ΕΜΠ1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16PF | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |
| ISO | ΤΡΑΜΠΟΣ Νο | Α | D | HEX1 | HEX2 | Τ |
| 6.3 | LSQ-FF-02 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-FF-03 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12.5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 ΕΜΠ1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-FF-12 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-FF-16 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
