Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπα: | ISO 16028 σειρές, επίπεδο πρόσωπο | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/2' - 1-1/2 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Κλειδαριά νημάτων |
Υψηλό φως: | Υδραυλικοί σύνδεσμοι επίπεδης επιφάνειας που δεν έχει χυθεί,Υδραυλικοί ταχυσύνδεσμοι με πρόσοψη με όλα τα υγρά,Υδραυλικοί ταχυσύνδεσμοι με σπειρώματα |

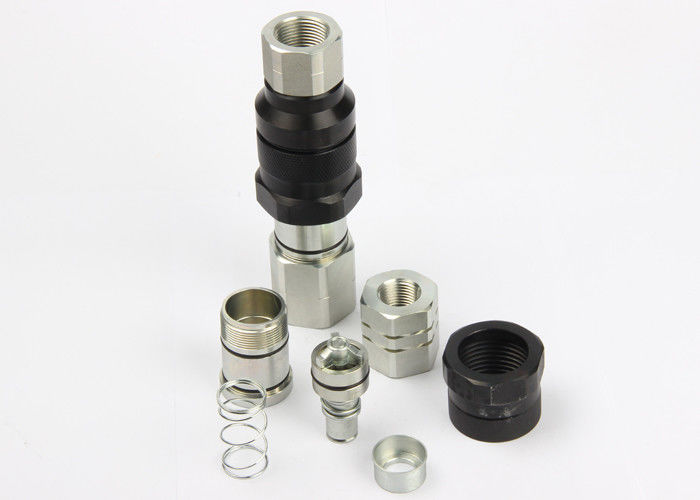

Lsq-VEP, επίπεδο πρόσωπο και υδραυλικές συζεύξεις LockedType νημάτων στο χάλυβα άνθρακα, το χρώμιο τρία και το μαύρο ψευδάργυρο νικέλινο
Descripton:
Εφαρμογές
Lsq-VEP σειρά που χρησιμοποιείται ευρέως μέσα κάτω από τους δημόσιους εξοπλισμούς:
Εξοπλισμοί κατασκευής Protable
Υδραυλικά εργαλεία
Οχήματα
Χαρακτηριστικά γνωρίσματα:
1, νέο σχέδιο βαλβίδων, αυτό μπορεί αντίσταση να βλάψει από την υψηλή ροή και την πίεση της ώθησης ότι παρέχοντας την προηγμένη απόδοση.
2, ειδικό σχέδιο θηλών για να συνδέσουν υπό πίεση, επιτρέπουν τη σύνδεση και την αποσύνδεση με τις υψηλές υπόλοιπες πιέσεις.
3, η σειρά lsq-VEP χρησιμοποιούν έναν περασμένο κλωστή μηχανισμό κλειδώματος μανικιών, ζευγαρώνουν με το ταίριασμα των αρσενικών νημάτων στο συζευκτήρα. Οι δύο πλούσιοι πρέπει να περαστούν κλωστή με το χέρι μαζί από τη σύνδεση.
4, νέα επεξεργασία επιχρωμίωσης παρέχουν την προηγμένη αντιοξειδωτική απόδοση
5, συζεύξεις σειράς lsq-VEP χρησιμοποιούν επίπεδο valving όταν συνδέοντας ή αποσυνδέοντας, σημαίνει αυτό ότι μόνο το ρευστό μικρών ποσών μπορεί να χαθεί κατά τη διάρκεια της αποσύνδεσης ή του συνυπολογισμού αέρα κατά τη διάρκεια της επανασύνδεσης.
6, αυτή η κατά της έκρηξης συνδεμένη BFT σφραγίδα έχουν ως σκοπό να αποτρέψουν την έκρηξη ή τη ζημία κατά τη διάρκεια των αυστηρών όρων υπηρεσιών.
7, επεξεργασμένος στη μηχανή στερεός χάλυβας μορφής barstock για τη διάρκεια συμβατή με τη σειρά STCCHI VEP
Μέγεθος σώματος (μέσα)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
11/2(12)
|
|
Εκτιμημένη πίεση (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
Εκτιμημένη ροή (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
Σειρά θερμοκρασίας
|
-20℃ σε +120℃
|
|||||
Τυποποιημένη σφραγίδα υλικό NBR
|
Οφέλη
• Το επίπεδο πρόσωπο είναι εύκολο να καθαριστεί, βοηθώντας να μειώσει το συνυπολογισμό της μόλυνσης στο υδραυλικό κύκλωμα.
• Ελάχιστη ρευστή απώλεια κατά τη διάρκεια της σύνδεσης/της αποσύνδεσης, που μειώνει τη ρευστή απώλεια στο περιβάλλον.
• Ελάχιστος συνυπολογισμός αέρα κατά τη διάρκεια της σύνδεσης/της αποσύνδεσης, που ενισχύει τη σωστή λειτουργία του κυκλώματος.
• Η εσωτερική ροή του σχεδίου βαλβίδων δημιουργεί την ελάχιστη πτώση πίεσης, που διατηρεί την αποδοτικότητα κυκλωμάτων στο σύστημα.
• Το εσωτερικό σύστημα βαλβίδων απελευθέρωσης πίεσης επιτρέπει μια εύκολη σύνδεση με την υψηλή εσωτερική υπόλοιπη πίεση.
• Το μορφωματικό σχέδιο επιτρέπει την ευρεία σειρά των διαμορφώσεων λιμένων.
• Υψηλή αντίσταση με τις πιέσεις ώθησης.
• Ασφαλής και απλός να χρησιμοποιήσει.
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
LS
|
Δ
|
HEX1
|
HEX2
|
Α
|
Τ
|
13
|
Lsq-vep-04SF
|
103.5
|
Φ49
|
S36
|
S46
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08SF
|
133.5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10SF
|
145.2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12SF
|
187.5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
LS
|
Γ
|
δ
|
Ε
|
HEX2
|
Α
|
Τ
|
13
|
Lsq-vep-04PF
|
95
|
18.8
|
24.54
|
M40*3
|
S36
|
16.5
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06PF
|
98.8
|
19.5
|
27.04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08PF
|
113.9
|
24
|
29.95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
25
|
Lsq-vep-10PF
|
123.5
|
24.8
|
36.05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12PF
|
150
|
31.5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
ISO
|
ΑΡΙΘΜΟΣ ΜΕΡΩΝ
|
Λ
|
Δ
|
HEX1
|
HEX2
|
HEX3
|
Τ
|
13
|
Lsq-vep-04
|
154.5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
16
|
Lsq-vep-06
|
164.3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
19
|
Lsq-vep-08
|
189.4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
25
|
Lsq-vep-10
|
207.2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
31.5
|
Lsq-vep-12
|
263.5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
