SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας

Κίνα Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. Πιστοποιήσεις
Επαγγελματική επιχείρηση με τη συμπαθητική υπηρεσία και υψηλός - ποιότητα και υψηλή φήμη. Σας ευχαριστούμε!

—— Αμμώδης

Είμαι Online Chat Now

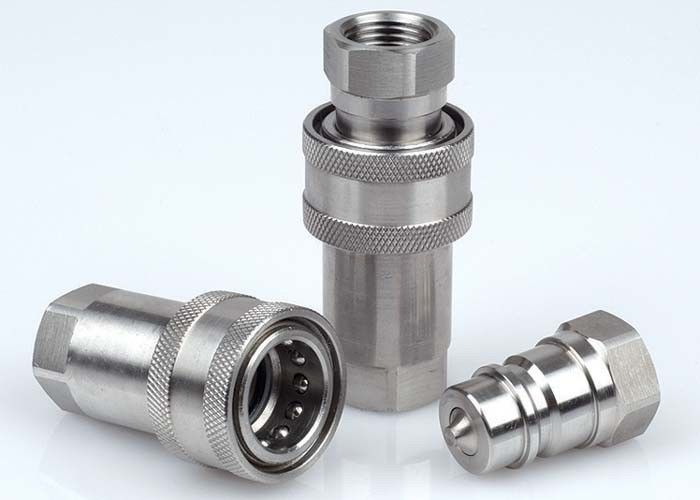

SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας

SS 316 Stainless Steel Quick Release Couplings 1 Inch Small Size NPTF Thread
SS 316 Stainless Steel Quick Release Couplings 1 Inch Small Size NPTF Thread

Μεγάλες Εικόνας :  SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας

Λεπτομέρειες:
Τόπος καταγωγής: Ningbo, Κίνα (ηπειρωτική χώρα)
Μάρκα: SONGQIAO
Αριθμό μοντέλου: Lsq-S1SS
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: negotiable
Συσκευασία λεπτομέρειες: τυποποιημένη εξάγουσα συσκευασία ή σύμφωνα με τα αιτήματα των πελατών.
Χρόνος παράδοσης: μέσα σε 30 ημέρες ή σύμφωνα με την απαίτηση των πελατών.
Δυνατότητα προσφοράς: 50,000pcs/day, που χορηγούν την ικανότητα του εργαστηρίου συνελεύσεων
Λεπτομερής Περιγραφή Προϊόντος
Πρότυπα: ISO 7241-1 σειρά «Α», βαλβίδα κουκλιτσών WP: Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345)
Υλικό: Χάλυβας άνθρακα Μέγεθος: 1/4 " - 2 "
Νήμα: BSPP, BSPT, NPT, NPTF, SAE Σύνδεση: Σφαίρες κλειδώματος
Υψηλό φως:

η υδραυλική γραμμή συνδέει γρήγορα

,

υδραυλική γρήγορη σύζευξη απελευθέρωσης

Lsq-S1SS υδραυλικές συζεύξεις στο ISO Α, ανοξείδωτο SS316



Descripton:

LSQ-S1-SS ΣΤΕΝΉ ΥΔΡΑΥΛΙΚΉ ΓΡΉΓΟΡΗ ΣΎΖΕΥΞΗ ΤΎΠΩΝ (ΑΝΟΞΕΊΔΩΤΟ 316)
Εφαρμογές: Η σειρά lsq-s1-SS φέρνει στη βιομηχανία ένα αποδεδειγμένο σχέδιο για τη χρήση στον εξοπλισμό κατασκευής, τον εξοπλισμό δασονομίας, τα γεωργικά μηχανήματα, τα εργαλεία πετρελαίου, τα μηχανήματα μύλων χάλυβα εξοπλισμού πετρελαίου, και άλλες απαιτητικές υδραυλικές εφαρμογές.

Προδιαγραφές:

Μέγεθος σώματος (μέσα) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Εκτιμημένη πίεση (PSI) 2000 2000 1500 1500 1000 1000 1000 1000
Εκτιμημένη ροή (GPM) 3 6 12 28 50 88 220 240
Σειρά θερμοκρασίας (σφραγίδες προτύπων) -20℃to σε +180℃
Τυποποιημένο υλικό σφραγίδων VITON



Lsq-s1-SS οι συζεύξεις σειράς χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτή συνδέεται βαλβίδων κουκλιτσών αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
4. Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
5. Lsq-s1-SS η σειρά προσαρμόζεται στα πρότυπα του ISO 7241-α.
6. Συμβατό σύστημα με το PARKER 6600 σειρές, ΓΡΗΓΟΡΟΤΕΡΗ σειρά ANV, AEROQUIP 5600 σειρές και HANSEN εκτάριο 15000 σειρές.

Απόδοση: Ρευστό δοκιμής: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας 0
Lsq-s1-SS σειρά lsq-s1-SS σειράς (1/4», 3/8», 1/2», 3/4», 1») (11/4», 11/2», 2»)

Υποδοχή
SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας 1

ISO PARTNO. LS ¢D HEX1 Α Τ
6.3 Lsq-s1-SS-02SF 50 26 19 13 G1/4 NPT1/4
10 Lsq-s1-SS-03SF 56 31.5 22 14 G3/8 NPT3/8
12.5 Lsq-s1-SS-04SF 66 38.5 27 16 G1/2 NPT1/2
20 Lsq-s1-SS-06SF 80 48 34 18 G3/4 NPT3/4
25 Lsq-s1-SS-08SF 94 56 41 21 G1 NPT1
31.5 Lsq-s1-SS-10SF 117 69.5 50 25 G1-1/4 NPT1-1/4
40 Lsq-s1-SS-12SF 133 84 60 27 G1-1/2 NPT1-1/2
50 Lsq-s1-SS-16SF 165 99 75 26 G2 NPT2



Βούλωμα
SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας 2

ISO PARTNO. LP δ Γ HEX2 Α Τ
6.3 Lsq-s1-SS-02PF 35.5 11.8 15 19 13 G1/4 NPT1/4
10 Lsq-s1-SS-03PF 36.5 17.3 21.4 22 14 G3/8 NPT3/8
12.5 Lsq-s1-SS-04PF 43.5 20.5 27 27 16 G1/2 NPT1/2
20 Lsq-s1-SS-06PF 57 29 28 35 18 G3/4 NPT3/4
25 Lsq-s1-SS-08PF 59.5 34.3 36 41 21 G1 NPT1
31.5 Lsq-s1-SS-10PF 75 45 46 50 25 G1-1/4 NPT1-1/4
40 Lsq-s1-SS-12PF 83.5 55 52 60 27 G1-1/2 NPT1-1/2
50 Lsq-s1-SS-16PF 105 65 64 75 26 G2 NPT2

Συναρμολόγηση συζεύξεων
SS 316 γρήγορες συζεύξεις απελευθέρωσης ανοξείδωτου μικρό νήμα μεγέθους NPTF 1 ίντσας 3

ISO PARTNO. Λ ¢D HEX1 HEX2 Τ
6.3 Lsq-s1-SS-02 71 26 19 19 G1/4 NPT1/4
10 Lsq-s1-SS-03 75 31.5 22 22 G3/8 NPT3/8
12.5 Lsq-s1-SS-04 88 38.5 27 27 G1/2 NPT1/2
20 Lsq-s1-SS-06 110 48 34 35 G3/4 NPT3/4
25 Lsq-s1-SS-08 119.5 56 41 41 G1 NPT1
31.5 Lsq-s1-SS-10 150 69.5 50 50 G1-1/4 NPT1-1/4
40 Lsq-s1-SS-12 167.5 84 60 60 G1-1/2 NPT1-1/2
50 Lsq-s1-SS-16 210.5 99 75 75

G2 NPT2
