Πρότυπα: | Συμβατό σύστημα με ΓΡΗΓΟΡΟΤΕΡΗ CVV σειρά, νήμα που κλειδώνεται | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/4 " - 1 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Κλειδαριά νημάτων |
Υψηλό φως: | θηλυκή περασμένη κλωστή σύζευξη,ευθεία σύζευξη νημάτων |

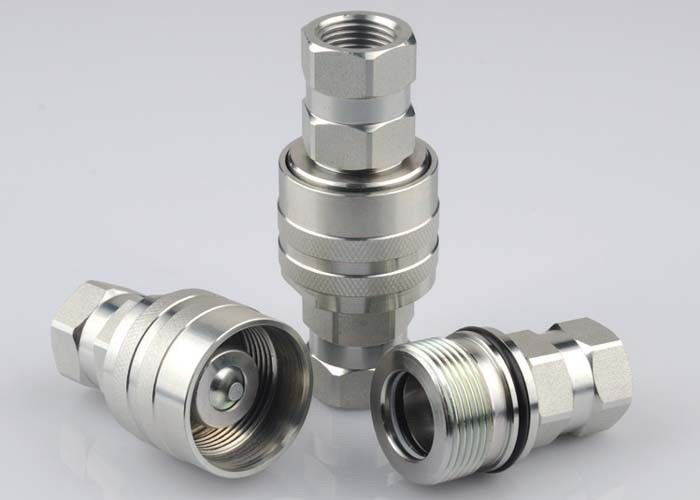

Lsq-CVV περασμένος κλωστή τύπος σύνδεσης, γρηγορότερα CVV ανταλλαγή, υδραυλικές συζεύξεις στο χάλυβα άνθρακα, χρώμιο τρία
Descripton:
Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Εκτιμημένη πίεση (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||||
Τυποποιημένο υλικό σφραγίδων | NBR |
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | LS | Δ | HEX1 | HEX3 | Α | Τ |
Lsq-cvv-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
Lsq-cvv-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
Lsq-cvv-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
Lsq-cvv-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
Lsq-cvv-08SF | 94.5 | Φ56.5 | S41 | S51 | 24.5 | G1 NPT1 |
PARTNO. | LP | δ | HEX2 | Α | Τ |
Lsq-cvv-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
Lsq-cvv-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
Lsq-cvv-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
Lsq-cvv-06PF | 83.5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
Lsq-cvv-08PF | 94.5 | M48*3 | S41HEX | 24.5 | G1 NPT1 |
PARTNO. | Λ | Δ | HEX1 | HEX2 | HEX3 | Τ |
Lsq-cvv-02 | 92.6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
Lsq-cvv-03 | 89.9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
Lsq-cvv-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
Lsq-cvv-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
Lsq-cvv-08 | 155 | Φ56.5 | S41 | S41 | S50 | G1 NPT1 |
