Πρότυπα: | ISO 7241-1 σειρά «Α», βαλβίδα κουκλιτσών | WP: | Πιέσεις εργασίας σε 5.000 PSI (φραγμός 345) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/4 " - 1 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Σφαίρες κλειδώματος |
Υψηλό φως: | η υδραυλική γραμμή συνδέει γρήγορα,υδραυλική γρήγορη σύζευξη απελευθέρωσης |

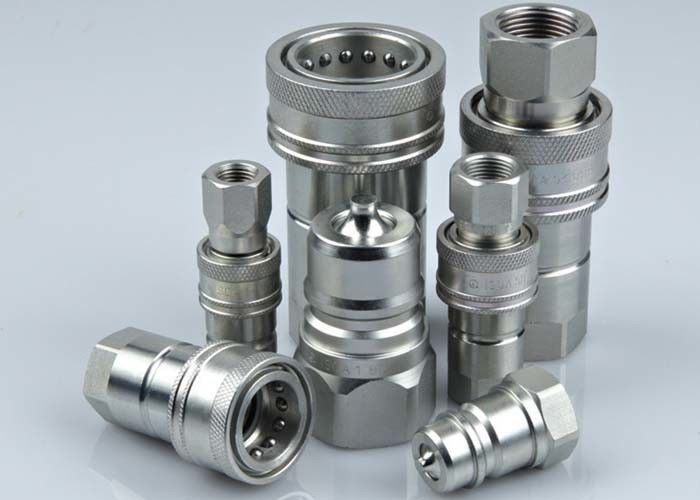

Lsq-ISOA υδραυλικές συζεύξεις στο ISO ένας χάλυβας άνθρακα, χρώμιο τρία
Descripton:
LSQ-ISOA ΚΛΕΊΣΤΕ ΤΗΝ ΥΔΡΑΥΛΙΚΉ ΓΡΉΓΟΡΗ ΣΎΖΕΥΞΗ ΤΎΠΩΝ (ΧΆΛΥΒΑΣ) (ΝΈΟΣ)
Εφαρμογές: Οι σειρές lsq-ISOA φέρνουν στη βιομηχανία ένα αποδεδειγμένο σχέδιο για τη χρήση στον εξοπλισμό κατασκευής, τον εξοπλισμό δασονομίας, τα γεωργικά μηχανήματα, τα εργαλεία πετρελαίου, τα μηχανήματα μύλων χάλυβα εξοπλισμού πετρελαίου, και άλλες απαιτητικές υδραυλικές εφαρμογές.
Προδιαγραφές:
Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Εκτιμημένη πίεση (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 | 28 | 50 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃to+120℃ | ||||
Τυποποιημένο υλικό σφραγίδων | NBR |
Lsq-ISOA οι συζεύξεις σειράς χαρακτηρίζουν:
·Το νέο σχέδιο βαλβίδων, αυτό μπορεί αντίσταση να βλάψει από την υψηλή ροή και την πίεση της ώθησης ότι παρέχοντας την προηγμένη απόδοση.
·Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
·Ανοικτή συνδέεται βαλβίδων κουκλιτσών αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
·Τα κρίσιμα μέρη για τη διάρκεια.
·Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
·Η υποδοχή και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
·Η νέα επεξεργασία επιχρωμίωσης παρέχει την προηγμένη αντιοξειδωτική απόδοση
·Lsq-ISOA η σειρά προσαρμόζεται στα πρότυπα του ISO 7241-α
·Συμβατό σύστημα με το PARKER 6600 σειρές, ΓΡΗΓΟΡΟΤΕΡΗ σειρά ANV, AEROQUIP 5600 σειρές και HANSEN εκτάριο 15000 σειρές
ISO | PARTNO. | LS | ΦD | HEX1 | Α | Τ |
6.3 | Lsq-isoa-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
10 | Lsq-isoa-03SF | 57.1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
12.5 | Lsq-isoa-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
20 | Lsq-isoa-06SF | 82.5 | Φ48 | 34 | 20.5 | G3/4 NPT3/4 |
25 | Lsq-isoa-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
ISO | PARTNO. | LP | δ | Γ | HEX2 | Α | Τ |
6.3 | Lsq-isoa-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
10 | Lsq-isoa-03PF | 39 | 17.3 | 19 | 22 | 16 | G3/8 NPT3/8 |
12.5 | Lsq-isoa-04PF | 44 | 20.5 | 29 | 27 | 18 | G1/2 NPT1/2 |
20 | Lsq-isoa-06PF | 55 | 29 | 29 | 34 | 20.5 | G3/4 NPT3/4 |
25 | Lsq-isoa-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
ISO | PARTNO. | Λ | ¢D | HEX1 | HEX2 | Τ |
6.3 | Lsq-isoa-02 | 74.2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
10 | Lsq-isoa-03 | 78.5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
12.5 | Lsq-isoa-04 | 88.2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | Lsq-isoa-06 | 110.4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
25 | Lsq-isoa-08 | 132.9 | Φ56 | 41 | 41 |
G1 NPT1 |
