Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Πρότυπα: | Συμβατό σύστημα με τη ΓΡΗΓΟΡΟΤΕΡΗ σειρά TNV, βαλβίδα κουκλιτσών | WP: | Πιέσεις εργασίας σε 4.000 PSI (φραγμός 275) |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/4 " - 1/2' |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Σφαίρες κλειδώματος |
Υψηλό φως: | Επεξεργασία ακριβείας Hydraulic Line Quick Connect,Hydraulic Line Quick Connect Ανταλλαγή LSQ-S9,μπάλες κλειδώματος Υδραυλικοί σύνδεσμοι Quick Connect |
Lsq-S9 γρηγορότερο TNV χρώμιο τρία συζεύξεων ανταλλαγής υδραυλικό γρήγορο
Descripton:

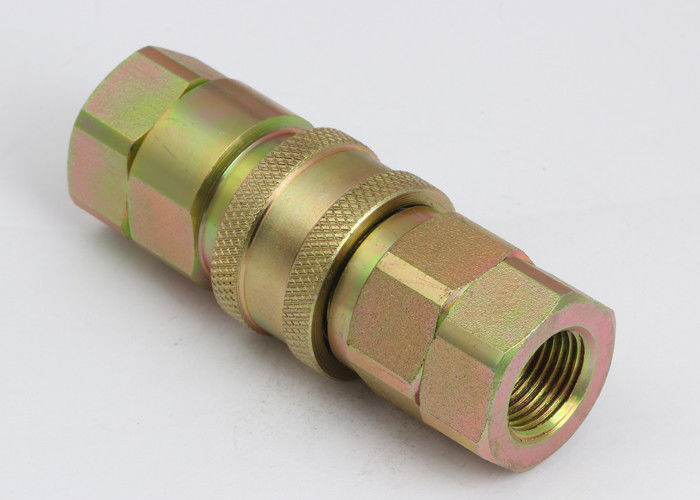

Lsq-S9 κλείστε την υδραυλική γρήγορη σύζευξη τύπων (χάλυβας)
Εφαρμογές:
Εξοπλισμός κατασκευής
Εξοπλισμός δασονομίας
Γεωργικά μηχανήματα
Προδιαγραφές:
Μέγεθος σώματος (μέσα) | 1/4 | 3/8 | 1/2 |
Εκτιμημένη πίεση (PSI) | 4000 | 4000 | 4000 |
Εκτιμημένη ροή (GPM) | 3 | 6 | 12 |
Σειρά θερμοκρασίας (σφραγίδες προτύπων) | -20℃ σε +120℃ | ||
Τυποποιημένο υλικό σφραγίδων | NBR |
Lsq-S9 οι συζεύξεις σειράς χαρακτηρίζουν:
1. Βαλβίδες κουκλιτσών διαθέσιμες για να αποτρέψει την αποσυνδεμένη διαρροή.
2. Ανοικτή συνδέεται βαλβίδων κουκλιτσών αυτόματα όταν, μέσα στην εκτιμημένη πίεση εργασίας, για να κρατήσει τη ροή expeditely.
3. Τα κρίσιμα μέρη για τη διάρκεια.
4. Ο αξιόπιστος μηχανισμός σφαίρα-κλεισίματος κρατά τα μισά ζευγαρώματος από κοινού.
5. Βίαιο και το βούλωμα είναι ακρίβεια που επεξεργάζεται στη μηχανή από το στερεό απόθεμα φραγμών.
6. Συμβατό σύστημα με τη ΓΡΗΓΟΡΟΤΕΡΗ σειρά TNV.
Απόδοση: Ρευστό δοκιμής: Λάδι-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Lsq-S9 σειρά (3/8», 1/2»)
ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | Τ | HEX1 | HEX2 | ¢D | Λ | LS | LP |
Lsq-s9-02 | NPT1/4 | 22 | 22 | 25.2 | 82.5 | 49.8 | 48 |
Lsq-s9-03 | NPT3/8 | 25.4 | 25.4 | 30.5 | 81.7 | 50.6 | 48.8 |
Lsq-s9-04 | NPT1/2 | 30.2 | 30.2 | 35 | 93.4 | 57.2 | 54.5 |
