Πρότυπα: | ISO 7241-1 σειρά «Β», βαλβίδα κουκλιτσών | WP: | Πιέσεις εργασίας σε 1.000 PSI (φραγμός 69) |
---|---|---|---|
Υλικό: | Ανοξείδωτο | Μέγεθος: | 1/8 " - 2 " |
Νήμα: | BSPP, BSPT, NPT, NPTF, SAE | Σύνδεση: | Σφαίρες κλειδώματος |
Υψηλό φως: | υδραυλικός ταχυσύνδεσμος SS304,υδραυλικός σύνδεσμος ταχείας απελευθέρωσης,pChemical Line oppet valve Hydraulic Coupling |
KZF, ISO7241-B Υδραυλικοί γρήγοροι σύνδεσμοι από ανοξείδωτο χάλυβα SS304
Περιγραφή:

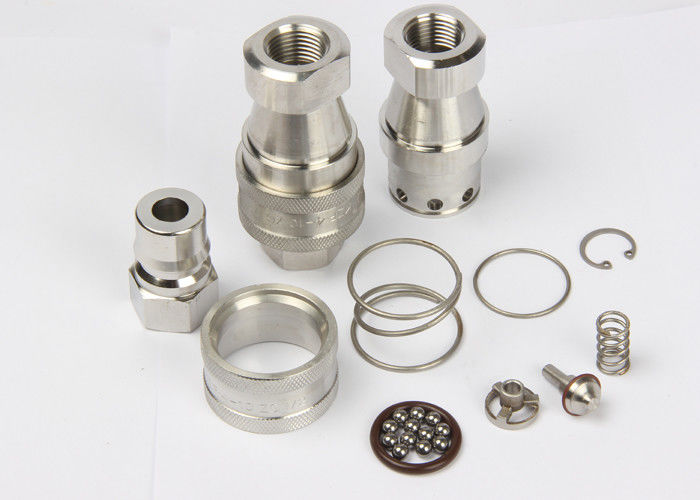

KZF Close Type Hydraulic Quick Coupling (ανοξείδωτο ατσάλι 304)
Οι σύνδεσμοι της σειράς KZF ISO.B έχουν σχεδιαστεί για να είναι σκληροί, ανθεκτικοί και ανώτερης ποιότητας σε σχέση με το ανταγωνιστικό ISO
7241 προϊόντα.Ταιριάζει ιδανικά σε βαριές βιομηχανικές εφαρμογές που συνήθως περιλαμβάνουν:
• Επεξεργασία και παρασκευή τροφίμων
• Ναυπηγική
• Υπεράκτια
• Εργαλειομηχανή/αυτοματισμός
• Διυλιστήρια πετρελαίου
• Χαλυβουργεία
•Χημικά και φαρμακευτικά προϊόντα
Προδιαγραφές
Μέγεθος σώματος (σε) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
Ονομαστική πίεση (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
Ονομαστική ροή (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
Εύρος θερμοκρασίας (στ.σ. | -20℃ έως +120℃ | ||||||||
Τυποποιημένο υλικό σφράγισης | VITON |
Χαρακτηριστικά των συνδέσμων της σειράς KZF:
1. Διαθέσιμες βαλβίδες για την αποτροπή μη συνδεδεμένης διαρροής.
2. Οι βαλβίδες ανοίγματος ανοίγουν αυτόματα όταν συνδέονται, εντός της ονομαστικής πίεσης εργασίας, για να διατηρηθεί η ροή γρήγορα.
3. Ο αξιόπιστος μηχανισμός κλειδώματος της μπάλας συγκρατεί τα μισά που ζευγαρώνουν.
4. Η πρίζα και το βύσμα είναι επεξεργασμένα με ακρίβεια από συμπαγή ράβδο.
5. Η σειρά KZF συμμορφώνεται με το πρότυπο ISO 7241-B
6. Συμβατό με τη σειρά PARKER 60, τη σειρά FASTER HNV, τη σειρά AEROQUIP FD45 και τη σειρά HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Πρίζα
ISO | ΠΑΡΤΝΟ. | LS | ¢Δ | HEX1 | ΕΝΑ | Τ |
5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
12.5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ΖΓ1-1/4 |
40 | KZF-12SF | 124 | 79 | 60 | 27 | ΖΓ1-1/2 |
50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B |
Βύσμα
ISO | ΠΑΡΤΝΟ. | LP | ρε | ντο | HEX2 | ΕΝΑ | Τ |
5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ΖΓ1-1/4 |
40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ΖΓ1-1/2 |
50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B |
Συναρμολόγηση ζεύξης
ISO | ΜΕΡΟΣ ΑΡΙΘ. | μεγάλο | ¢Δ | HEX1 | HEX2 | Τ |
5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
31.5 | KZF-10 | 140,5 | 69 | 54 | 52 | ΖΓ1-1/4 |
40 | KZF-12 | 150,5 | 79 | 60 | 60 | ΖΓ1-1/2 |
50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
Σημείωση: Μόνο τα μεγέθη 01 έως 08 συμμορφώνονται με το πρότυπο ISO 7241-B |
